Produktdetails:
Zahlung und Versand AGB:
|
Garantie: | 1-jährig | Anwendbare Komponenten: | 0402 |
---|---|---|---|
Name: | SMT wählen aus und setzen Maschine | Stromversorgung: | 380AC 50HZ |
Bedingung: | 100% Vorlage | Gewicht: | 2500KG |
Befestigung von Geschwindigkeit: | 90000CPH | Zufuhren: | 24 |
PWB-Stärke: | 0,5 ~ 5 mm | ||
Markieren: | Maschinen-Doppelflachbaugruppe SMTs Mounter,Maschine Doppelflachbaugruppe SMTs Mounter,Conponent 0402 SMT Mounter |
Produkt-Beschreibung

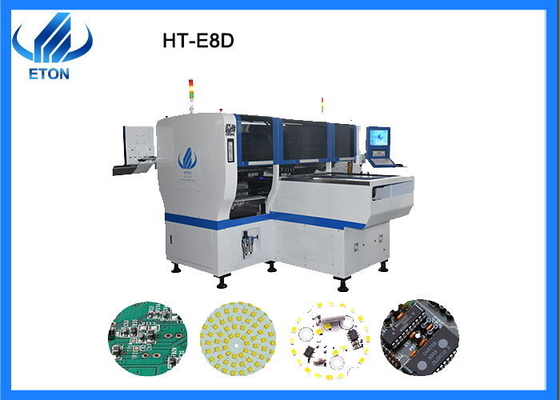

Das HT-E8D-1200 ist ein Doppelflachbaugruppe maglev Multifunktionshochgeschwindigkeits-SMT-mounter. Dieses Modell der Doppelflachbaugruppe wird durch zwei Systeme gesteuert, und jedes Modul wird durch einen Satz unabhängige Programme gesteuert. Die zwei Module sind Unabhängiges von einander, also bedeutet es, dass PWB zwei gleichzeitig produziert werden kann und zwei verschiedene Produkte hergestellt werden können.
Parameter
Produktname | SMT-mounter |
Produktmodell | HT-E8D-1200 |
Länge | 3150mm |
Breite | 2250mm |
Höhe | 1650mm |
Gesamtgewicht | 2500kg |
PWB-Stärke | 0.5-5mm |
PWB-Festklemmen | Justierbarer Druck pneumatisch |
PWB-Größe |
Maximal: 1200*300mm Minute: 100*100mm |
NO.of-Kamera | 4 Sätze |
NO.of-Düsen | 24 PCS |
NO.of-Zufuhrstation | 48 PCS |
Rolle von Maschinenkomponenten
Ø MARKIEREN Kamera: Führen Sie das Installationsverfahren für das PWB-Brett durch, indem Sie den Kennzeichenpunkt als Festpunkt scannen.
Ø-Flug-Identifizierungskamera: Machen Sie Fotos von den Komponenten, die durch den Befestigungskopf des SMT-mounter genommen werden, vergleichen Sie die Befestigungsverfahren, die durch die vorhergehende Kennzeichenkamera und zu berechnen gemacht werden ob Ausgleich benötigt wird, um positive Komponenten anzubringen
Linearer Magnetschwebetechnikmotor Ø: Der Rotor erzeugt ein Magnetfeld durch Aussenbord-Stromversorgungsanlage Verbindung. Der Ständer selbst ist ein Dauermagnet. Die Interaktion zwischen dem Rotor und den Magnetpolen veranlaßt den Befestigungskopf, wiederholt sich zu bewegen.
Ø-Gittermachthaber: Er verwendet das optische Prinzip des Gitters, um zu arbeiten und ist ein Maß- und Messwertgeber. Er hat hohe Entdeckungsgenauigkeit und schnelle Wartegeschwindigkeit, die gewissermassen die Genauigkeit der Hauptmontage bestimmt.
Lineare Führungsschiene Ø: verwendet, um bewegliche Teile (Montageköpfe, Transportplattformen) zu stützen und zu führen, und sich wiederholende Bewegungen der Hochpräzision in der spezifizierten Richtung durchzuführen.
Ø-Düse: Die Saugdüse eines Multifunktionsplatzierung SMT-mounter wird im Allgemeinen aus Legierung und keramisch verfasst, aber zu brechen ist einfach.
Saugdüsenart
3014
|
3014,4014,2020, kleiner Widerstand, Kapazitanz, usw. |
3528 | 3528,5630,5730, kleiner Widerstand, Kapazitanz, usw. |
5050 | 5050, IC, heterosexuelle Komponenten, großer Widerstand, Kapazitanz, usw. |
FAQ
Q1: Gibt es irgendein Unterschied zwischen dem HT-E8S-1200 Ihre Firma und HT-E8D-1200?
: Das zwei SMT mounter sind funktionell identisch, außer dass das E8S ist ein Monomode--Gruppe SMT-mounter, und das E8D ist ein Doppelmodusgruppe SMT-mounter. Das E8S hat eine Produktionskapazität von 45000 CPH, und das E8D hat eine Produktionskapazität von 90000 CPH, zweimal das des E8S.
Q2: Was sind die Unterschiede zwischen Multifunktions-SMT-mounter und engagiertem SMT-mounter in den angewandten Produkten?
: Die Mehrzweckmaschine ist für eine Produktvielfalt, wie Ballblasen, Bildschirme, Antriebe, etc., mit höherer Befestigungsgenauigkeit passend, aber gleichzeitig, ist die Befestigungsgeschwindigkeit verglichen mit engagierten Gelegenheiten langsameres; Die engagierte Maschine wird hauptsächlich für lineare Produkte wie helle Rohre und weiche helle Streifen, mit weniger zwingenden Anforderungen für die Befestigung von Genauigkeit und von schnellerer Befestigungsgeschwindigkeit benutzt.
