Hauptparameter der Maschine
|
Anzahl der Kameras
|
4 Sätze importierter Kameras |
| Vision für die Flugidentifikation, MARK-Korrektur |
| Montagepräzision |
±0,04 mm |
| Montagehöhe |
<15 mm (automatischer Wechsel) |
| Montagegeschwindigkeit |
90000 CPH |
| Komponenten |
LED, Kondensatoren, Widerstände, IC, geformte Komponenten usw. |
| Komponentenraum |
0,2 mm |
| Anzahl der Zubringerstationen |
48 STÜCK |
| Anzahl der Düsen |
24 STÜCK |
| Leistung |
380 AC 50 Hz |
| Energieverbrauch |
8 KW |
| Betriebsumgebung |
23℃±3℃ |
| Förderbandübertragung |
Maximale Länge: 1200 mm |
| Übertragungsgeschwindigkeit |
> 1000 mm/Sek |
| Übertragungsrichtung |
Beide Richtungen (Option) |
| Übertragungsmodus |
Automatisches Online-Laufwerk |
| Luftversorgung |
0,4–0,6 MPa (4–6 kgf/cm2) 300 N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Bewegungssteuerungskartenmodul 2 Satz |
Unabhängige Forschung und Entwicklung durch ETON |
| X-, Y-, Z-Achsen-Antriebsrichtung |
Hochwertiger magnetischer Linearmotor + Servomotor |
| Fütterungsweg |
Elektrischer Futterautomat mit Doppelmotor |

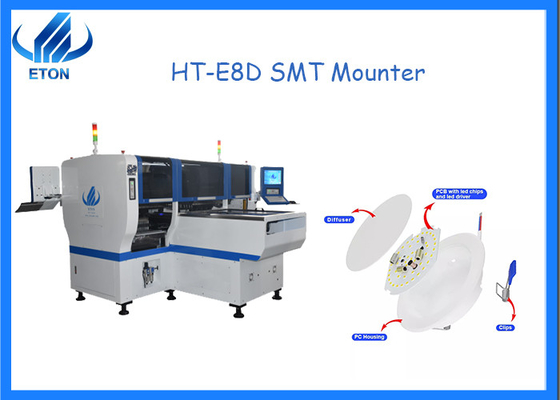

HT-E8D ist ein Dual-Mode-Multifunktionsgerät.Jedes Modul verfügt über eine Reihe von Programmen zur unabhängigen Steuerung.
HT-E8D-600 und HT-E8D-1200 sind zwei Arten von Modulen, die für die Anforderungen der meisten Fabriken geeignet sind.
Die Geschwindigkeit erreicht 90.000 Kopien pro Stunde, 24 Stück Montageköpfe.
Merkmal von HT-E8D
- Maximale Leiterplattengröße: 1200 x 300 mm
- Non-Stop-Materialnachladefunktion
- Automatische Optimierung nach Koordinatengenerierung
- Es können zwei verschiedene Produkte gleichzeitig installiert werden
- Unterstützen Sie die Anpassung, z. B. die Anzahl der Köpfe, die Größe der Leiterplatte usw

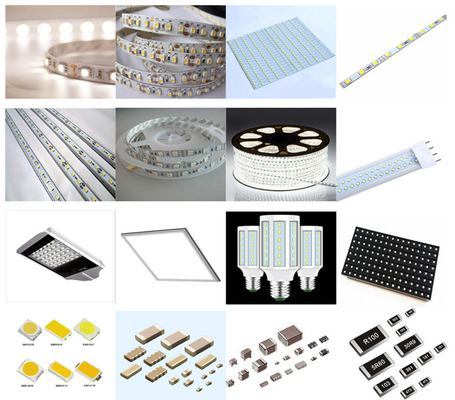

Anwendbar auf eine Vielzahl von Produktionsszenarien:
Es können Kondensatoren, Widerstände, LED3014/3020/3528/5050, IC und geformte Komponenten montiert werden.Es gilt für Leistungstreiber, Schalttafeln, Linsen, lineare Glühbirnen, Haushaltsgeräte usw.
Aufgrund ihrer hohen Geschwindigkeit, Anwendbarkeit, Praktikabilität und Vielseitigkeit ist sie zu einer der beliebtesten Maschinen geworden.
Wartungszeitraum 1 Jahr
Ein Jahr Garantie. Während der Garantiezeit sind alle Teile, die repariert und ersetzt werden müssen, kostenlos.
Lebenslange Wartung von Software und Hardware
Kostenlose Upgrade-Software. Die Software stammt von Reach und wurde von ETON entwickelt. Daher unterstützen wir lebenslange kostenlose Upgrade-Updates.
Besuchen Sie regelmäßig Kunden und informieren Sie sich
Besuchen Sie regelmäßig Kunden.Wir besuchen jedes Jahr die verschiedenen Ausstellungen in verschiedenen Städten, besuchen gleichzeitig lokale Kunden, unterstützen unseren Service und sammeln rechtzeitig Feedback zu Kundenvorschlägen.
Stellen Sie aktuelle Informationen zu Technik und Ausstattung bereit
Wir geben unseren Kunden professionelle Technologievorschläge.Und teilen Sie die aktualisierten Neuigkeiten mit unseren Kunden.
Fünf Testmethoden von PCBA
Der PCBA-Prozess ist komplex.Im Produktions- und Verarbeitungsprozess können aufgrund unsachgemäßer Ausrüstung oder Bedienung verschiedene Probleme auftreten, die nicht garantieren können, dass die hergestellten Produkte qualifiziert sind.Daher ist ein PCBA-Test erforderlich, um sicherzustellen, dass bei jedem Produkt keine Qualitätsprobleme auftreten.
Der PCBA-Test umfasst hauptsächlich fünf Formen: ICT-Test, FCT-Test, Alterungstest, Ermüdungstest und Test in rauer Umgebung.
- ICT-Test: einschließlich Ein-Aus, Spannungs- und Stromwerte, Schwankungskurve, Amplitude, Rauschen usw.
- FCT-Test: Es ist notwendig, ein IC-Programm zu brennen, die Funktion der gesamten PCBA-Platine zu simulieren, Probleme in Hardware und Software zu finden und die notwendigen Produktionsvorrichtungen und Testracks auszustatten.Dieser Test erfordert die vom Kunden bereitgestellte Funktionsbeschreibung und die Unterstützung des Kundentesters zur Durchführung dieses Tests
- Ermüdungstest: Testen Sie die PCBA-Platine, betreiben Sie die Funktion über einen langen Zeitraum mit hoher Frequenz, beobachten Sie, ob ein Fehler vorliegt, und beurteilen Sie die Wahrscheinlichkeit eines Fehlers im Test, um eine Rückmeldung über die Arbeitsleistung der Leiterplatte in elektronischen Produkten zu erhalten.
- Tests in rauer Umgebung: Die PCBA-Platine wird Temperaturen, Feuchtigkeit, Stürzen, Spritzern und Vibrationen innerhalb der Grenzwerte ausgesetzt, um die Testergebnisse von Stichproben zu erhalten und so Rückschlüsse auf die Zuverlässigkeit der gesamten Charge von PCBA-Platinenprodukten zu ziehen.
- Alterungstest: PCBA-Platine und elektronische Produkte über einen längeren Zeitraum einschalten, funktionsfähig halten und beobachten, ob Fehler vorliegen.Elektronische Produkte können nach dem Alterungstest in Chargen verkauft werden.
