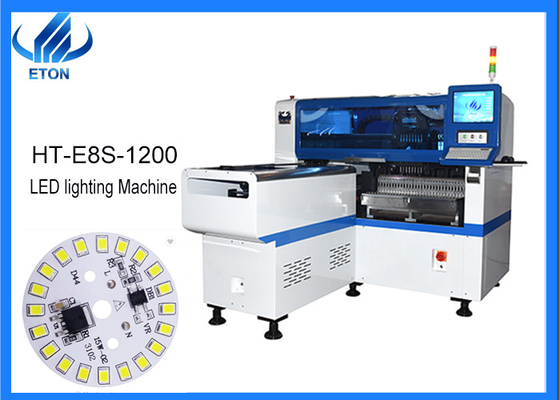

Parameter
| Produktname |
SMT-Montagemaschine |
| Modell |
HT-E8S-1200 |
| Länge (Millimeter) |
2550 |
| Breite (Millimeter) |
1650 |
| Höhe (Millimeter) |
1550 |
| Gesamtgewicht (Kilogramm) |
1700 |
| Befestigung von Geschwindigkeit |
45000 CPH |
| PWB-Größe (Millimeter) |
Maximal: 1200*500
Minute: 100*100
|
| PWB-Stärke |
0.5-5mm |
| Befestigung von Teilhöhe |
<15mm>
|
| PWB-Festklemmen |
Justierbarer Druck pneumatisch |
| Systeme |
Windows 7 |
| Software |
R&D unabhängig |
Funktions-Beschreibung
Visionssystem
Das SMT-Montagemaschinensichterkennungssystem wird mit zwei Sätzen der importierten Kameras, einem für Kennzeichenkorrektur und dem anderen für Ausrichtung der Flugsichtanerkennung ausgerüstet. Die zwei Kameras arbeiten mit einander, die das Programm von der Befestigung von PWB an dieser Basis nicht nur machen können, aber, Materialien auch automatisch zu identifizieren und zu ergänzen zusammen.
Produktive Energie

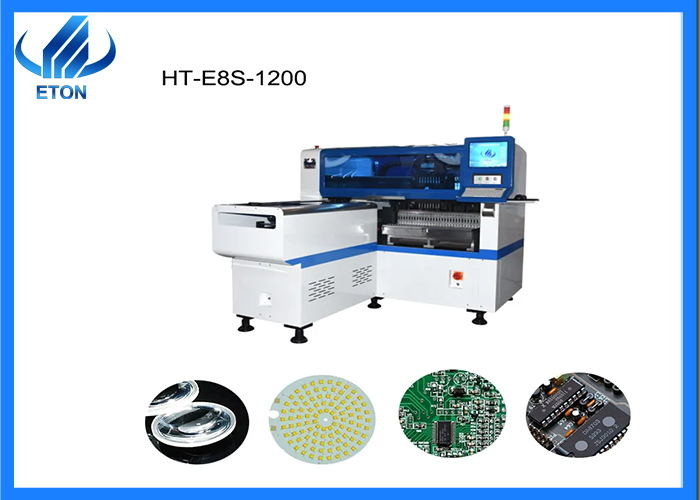

Beim Produzieren einer Vielzahl von PCBA, kann es Linsen, IC und verschiedene speziell-förmige Komponenten auch anbringen. Die minimale Befestigungskomponentenstrecke ist 0402, ist das Maximum, das Komponentenstrecke anbringt, 15mm, und die maximale Breitenspanne der Komponenten ist 17mm, die Produktionskapazität kann 45000 CPH (die optimalen Bedingungen) erreichen.
Eigenschaften
- Einzelne Modulmaschine
- SMT-Montagemaschine, die Komponenten anbringt: LED, Kondensatoren, Widerstände, IC, geformte Komponenten, etc.
- Komponente: minimale Größe 0402; max. Höhe 15mm
Exklusive patentierte Technologie
- Fütterungssystem der elektronischen Zufuhr
- Visionsausrichtungs-Flugidentifizierung, Kennzeichenkorrektur
- Materielle Neuladenfunktion ohne Unterbrechung
- Selbst-Optimierung nach den Koordinaten erzeugt, usw.
Die Vorteile von SMT-Flecken sind, wie folgt:
1. Klein und leicht
Das Volumen und das Gewicht von SMT-Komponenten sind nur ungefähr 1/10 von denen von traditionellen Einsteckkomponenten, das für die Befestigung bequem ist. Im Allgemeinen nach verarbeitendem SMT-Chip, kann das Volumen von elektronischen Produkten um 40% bis 60% verringert werden, während das Gewicht um 60% bis 80% auch verringert werden kann.
2. Erhöhte Leistungsfähigkeit und Minderkosten
Die SMT-Fleckenverarbeitung ist einfach, Automatisierung zu erzielen, Produktions-Leistungsfähigkeit, Sicherungsmaterialien, Energie, Ausrüstung, Arbeitskräfte, Zeit, etc. zu verbessern und verringert Kosten um 30% bis 50%.
3. Hohe Zuverlässigkeit und starker seismischer Widerstand
Hochfrequenzeigenschaften 4.Good, Verringerung elektromagnetisch und Hochfrequenzstörung
5. Gemeinsame Defektrate des niedrigen Lötmittels
6. Hohe Befestigungsdichte
Unterschiede und Verbindungen unter PCBA, SMT und PWB
⭐ PWB: Akronym für „Leiterplatte“, ist eine Fördermaschine, die benutzt wird, um elektronische Bauelemente zu stützen und Verdrahtung zur Verfügung zu stellen. Es ist nur ein Halbzeug und kann nicht in Gebrauch direkt gesetzt werden. Es muss die SMT-Montage- und BAD-Steckverbindungsverarbeitung durchmachen.
⭐ SMT: Akronym für „angebrachte Oberflächentechnologie“. Es ist eine Stromkreismontagetechnik, die Berufsprozesse verwendet, um elektronische Bauelemente auf ein PWB anzubringen und sie zusammen zu löten.
⭐ PCBA: Akronym für „Leiterplatte-Versammlung“, bezieht sich den auf one-stop Verarbeitungsprozeß, in dem Leiterplatten (PWB) Rohstoffbeschaffung durchmachen, gefolgt von der SMT-Oberflächen-Auswahl und von der Platzmaschine, VON DEN BAD-Steckverbindungen, von der Prüfung und von der Endproduktversammlung.
Anmerkung: Die Arbeitsweise eines elektronischen Produktes sollte sein, wie folgt: PWB-→ SMT-→ PCBA.
