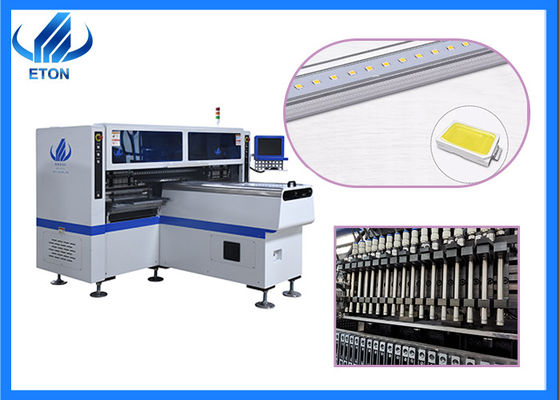

LED-Licht-Fließband halbautomatische Maschine für 1,2 m Röhrenlicht 6 kW Leistung und 68 Feeder-Station
Der Parameter der Rohrherstellungsmaschine
|
ETON Hochgeschwindigkeits-SMT-Montagegerät für Röhrenlicht
|
| Leiterplattenlänge Breite |
Max.: 1200 x 330 mm Min.: 100 x 100 mm |
| PCB-Dicke |
0,5-5mm |
| System |
Windows 7 |
| Software |
F&E unabhängig |
| Montagegeschwindigkeit |
150000~180000 BE/h |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerstände, Brückengleichrichter usw. |
| Komponentenraum |
0,5mm |
| Leistung |
380AC 50 Hz |
| Förderbandübertragung |
Maximale Länge: 1200 mm |
| Übertragungsgeschwindigkeit |
>500 mm/Sek |
| Positionierungsweise |
Optisch |
| Luftversorgung |
0,4–0,6 MPa (4–6 kgf/cm²) 150 N/min |
| X-, Y-, Z-Achsen-Antriebsweg |
Hochwertiger magnetischer Linearmotor + Servomotor |
| Anzahl der Feeder Station |
68 ST |
| Nr. des Kopfes |
34 STK |
| Abmessungen |
2700*2300*1550mm |
| Gesamtgewicht |
1700kg |
| PCB-Klemmung |
Einstellbarer Druck pneumatisch |
| Montagemodus |
Gruppenauswahl und Gruppenplatz |
| Montagepräzision |
±0,02 mm (Wiederholpräzision) |
| Montagehöhe |
≦5mm |
| Nr. der Kamera |
5 Sätze (Digitalkamera) |
| Sichtausrichtung, MARK-Korrektur |
| Energieverbrauch |
6kw |
| Betriebsumgebung |
23℃±3℃ |
| Übertragungsrichtung |
Einfach (links → rechts oder rechts → links) |
| Übertragungsmodus |
Online-Laufwerk |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Bewegungssteuerungskartenmodul 1 Satz |
Unabhängige Forschung und Entwicklung durch ETON |
| Fütterungsweg |
Elektrischer Futterautomat mit Doppelmotor |
Besonderheit

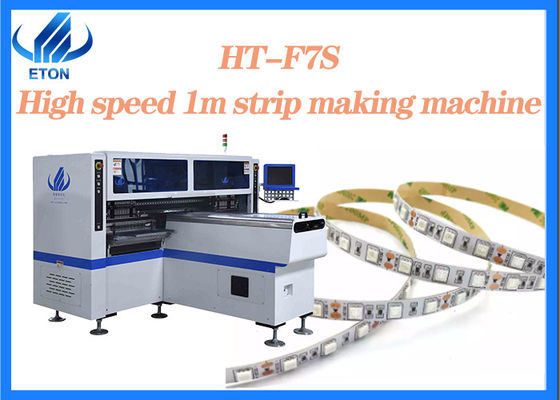

1. Anwenden auf: 0,6 m, 0,9 m, 1,2 m starre PCB und 0,5 m, 1 m flexibler LED-Streifen.Produzieren Sie 2-4 Arten von Materialien gleichzeitig.
2. Montagegeschwindigkeit: 150000-180000 CPH
3. Hohe Produktivität: Die Montagemodule enthalten jeweils 18 Düsen, insgesamt 68 Zuführstationen und 34 Köpfe
Die Produktionslinie für die Herstellung von LED-Röhren
Wir haben eine vollständige Palette von Produktionslinienausrüstung für Bestückungsmaschinen. Daher haben wir die professionellen Vorschläge für Sie, um die Produktionslinie zu bauen.
Unten sind die Vorschläge für grundlegende Schritte für den Pick-and-Place-Fortschritt und die Ausrüstung:
Zertifikate
ETON ist nicht nur führend auf dem Gebiet der photoelektrischen Hochgeschwindigkeits-Bestückungsautomaten, sondern hat auch bahnbrechende Fortschritte auf dem Gebiet der SMT-Hochgeschwindigkeits-Bestückungsautomaten erzielt und erfolgreich eine Vielzahl kostengünstiger SMT-Hochgeschwindigkeits-Universalbestückungsautomaten entwickelt.
ETON hat eine Reihe von Technologien für geistiges Eigentum erhalten, insgesamt 133 Patente, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte, und auch die Überseezertifikate als CE, CCC, SIRA usw. erworben.
Unsere Ausstellungen
Nehmen Sie jedes Jahr an verschiedenen Ausstellungen in China und im Ausland teil.
Inländische Ausstellungen: Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition, etc.
Ausländische Ausstellungen: Indien Mumbai Ausstellung, Indien Delhi Ausstellung, Ägypten Ausstellung, Türkei Ausstellung, Pakistan Ausstellung, Thailand Ausstellung usw.
Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, die Türkei, Russland, Brasilien usw. Und hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
