Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | ETON | Modell: | HT-E8S-1200 |
|---|---|---|---|
| Länge: | 2550 Millimeter | Breite: | 1650mm |
| Höhe: | 1550 Millimeter | PWB-Längen-Breite: | Maximal: 1200*500mm Minute: 100*100mm |
| Markieren: | Linsen-Produkte wählen aus und setzen Maschine,Montage-Maschine 1200mm PWBs SMT,PCBA-Brett SMT-Montage-Maschine |
||

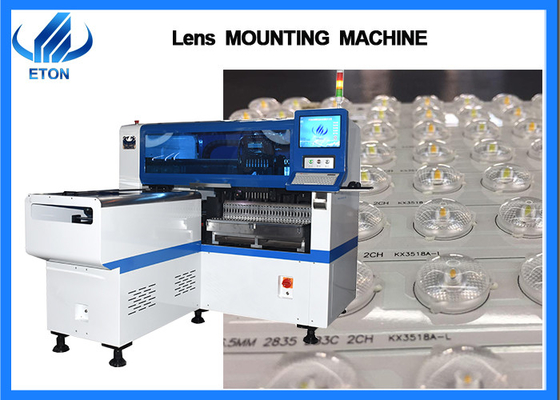

12 Kopf-Linsenprodukte wählen aus und setzen Maschine
Linsenproduktprozeß
Die Montage der Linse wird in zwei Schritte unterteilt. Der erste Schritt ist die Montage der Lampenperle, und der zweite Schritt ist die Montage der Linse.
Der erste Schritt: Drucken Sie die Lötpaste auf der Auflage des PWB-Brettes mit einer Stahlmasche, ist der zweite Schritt, die Lampenperle an der gekennzeichneten Position des PWB-Brettes anzubringen, und der dritte Schritt ist, das angebrachte PWB-Brett durch das Aufschmelzlöten zu löten
Nach dem Aufschmelzlöten setzen Sie das PWB-Brett in die Kleberzufuhr, um Kleber zuzuführen, dann bringen Sie die Linse an ihr, an und betreten Sie dann den Aufschmelzlötenofen oder kurierenden UVofen.
Anmerkung: Die Temperatur, die für die Linsenüberrückflut lötet und Lampenperlenüberrückflutlötet erfordert wird, ist unterschiedlich
Technial-Parameter
| Modell | HT-E8S-1200 |
| Maß | |
| Länge | 2550 Millimeter |
| Breite | 1650 Millimeter |
| Höhe | 1550 Millimeter |
| Gesamtgewicht | 1700 Kilogramm |
| PWB | |
| PWB-Längen-Breite | Maximal: 1200*500mm Minute: 100*100mm |
| PWB-Stärke | 0.5-5mm |
| PWB Festklemmen | Justierbarer Druck pneumatisch |
| Befestigung des Modus | Gruppensammeln und unterschiedliches placingseparate und die Platzierung trennen auswählen |
| Externes. | |
| System | Windows7 |
| Software | R&D unabhängig |
| Anzeige | Touch Screen Monitor |
| Eingabegerät | Tastatur, Maus |
| Visions-System | |
| Nr. der Kamera | 2 Sätze der importierten Kamera |
| Vision für die Flugidentifizierung, KENNZEICHEN-Korrektur | |
| Befestigung von Präzision | ±0.04mm |
| Befestigung von Höhe | <15mm> |
| Befestigung von Geschwindigkeit | 45000 CPH |
| Komponenten | LED, Kondensatoren, Widerstände, IC, geformte Komponenten, etc. |
| Komponenten-Raum | 0.2mm |
| Nr. der Zufuhr-Station | 28 PCS |
| Nr. Düsen | 12 PCS |
| Energie | 380AC 50HZ |
| Leistungsaufnahme | 4 KILOWATT |
| Betriebsumgebung | 23℃±3℃ |
| Förderergetriebe | Maximale Länge: 1200 Millimeter |
| Übertragungsgeschwindigkeit | >1000mm/sec |
| Übertragungsrichtung | Beides Richtung (Wahl) |
| Getriebe-Modus | Selbston-line-Antrieb |
| Luftzufuhr | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, z-Achsen-Antriebsweise | Leistungsfähiger magnetischer Linearmotor + Servomotor |
| Fütterungsweise | Elektrische Zufuhr mit doppeltem Motor |
Ganze Linie Linse SMTs
Kunde
wir haben viel Partner im Porzellan wie MLS, Foshan-Beleuchtung, NVC, OPPlE, etc.
FAQ
Q: Wie werden Ihre Produkte verpackt?
: Alle Maschinen werden mit Vakuum und hölzerner Verpackung wie dem in den Bildern verpackt.
Q: Was ein bisschen Service, den ich haben kann, wenn ich Maschine von ETON kaufe?
: Wir geben Sie zu installieren und Training. Er ist für Sie frei. Und wir werden gesendeter Ingenieur mit Ihnen.
Q: Für was ist Ihre Maschine, die passend ist?
: Unsere Maschinen sind in der Beleuchtung, Bildschirm, die Elektronik weitverbreitet und fahren Stromversorgung, Haushaltsgeräte, neue Energie und andere Industrien
