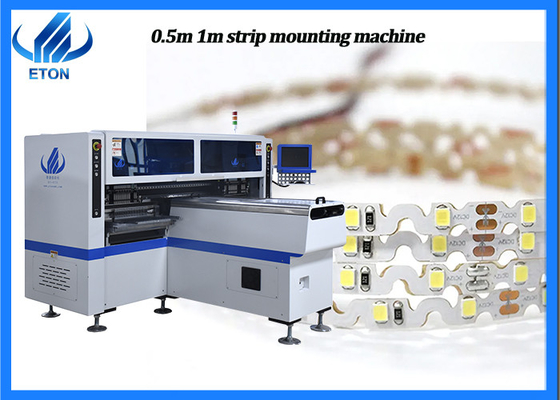

0,5 m 1 m Lichtleiste 3528 5050 Chip-Bestückungsmaschine
Maschineninformationen
Die F7S-Maschine kann 0,5 m, 1 m Lichtstreifen montieren, und die optimale Geschwindigkeit kann 180000 CPH erreichen
Zweiarmige professionelle Hochgeschwindigkeitsmontagevorrichtung, 2-4 Arten von Materialien gleichzeitig, kann RGB-34-Düsen montieren, um sie zu nehmen und zu gruppieren, um sie zu montieren.
Komponenten: LED 3014/3020/3528/5050 und Widerstand, Kondensatoren, Brückengleichrichter usw.
Kamera: 5 Sätze Digitalkamera Sichtausrichtung + Markierungskorrektur kann RGB erkennen und die Montagegeschwindigkeit und -stabilität verbessern.
Technische Parameter
| Modell |
HT-F7S |
| Abmessungen |
| Länge |
2700mm |
| Breite |
2300mm |
| Höhe |
1550mm |
| Gesamtgewicht |
1700kg |
| Leiterplatte |
| Leiterplattenlänge Breite |
Max.: 1200 x 330 mm Min.: 100 x 100 mm |
| PCB-Dicke |
0,5-5mm |
| PCB-Klemmung |
Einstellbarer Druck pneumatisch |
| Montagemodus |
Gruppenkommissionierung und getrennte Platzierung |
| Betriebssystem |
| System |
Windows 7 |
| Software |
F&E unabhängig |
| Anzeige |
Touchscreen-Monitor |
| Eingabegerät |
Tastatur maus |
| Vision-System |
| Nr. der Kamera |
5 Sätze (Digitalkamera) |
| Sichtausrichtung, MARK-Korrektur |
| Wiederholen Sie die Montagegenauigkeit |
±0,02 mm (Wiederholpräzision) |
| Montagehöhe |
≦5mm |
| Montagegeschwindigkeit |
150000~180000 BE/h |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerstände, Brückengleichrichter usw. |
| Komponentenraum |
0,5mm |
| Leistung |
380AC 50 Hz |
| Energieverbrauch |
6kw |
| Betriebsumgebung |
23℃±3℃ |
| Förderbandübertragung |
Maximale Länge: 1200 mm |
| Übertragungsgeschwindigkeit |
>500 mm/Sek |
| Übertragungsrichtung |
Einfach (links → rechts oder rechts → links) |
| Übertragungsmodus |
Online-Laufwerk |
| Positionierungsweise |
Optisch |
| Luftversorgung |
0,4–0,6 MPa (4–6 kgf/cm²) 150 N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Bewegungssteuerungskartenmodul 1 Satz |
Unabhängige Forschung und Entwicklung durch ETON |
| X-, Y-, Z-Achsen-Antriebsweg |
Hochwertiger magnetischer Linearmotor + Servomotor |
| Fütterungssystem |
| Anzahl der Feeder Station |
68 ST |
| Nr. des Kopfes |
34 STK |
| Fütterungsweg |
Elektrischer Futterautomat mit Doppelmotor |

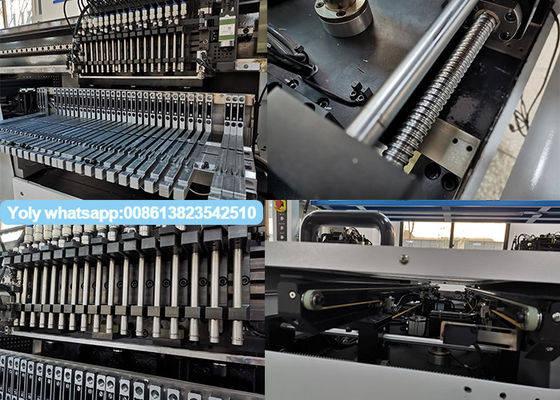

Maschinenteil

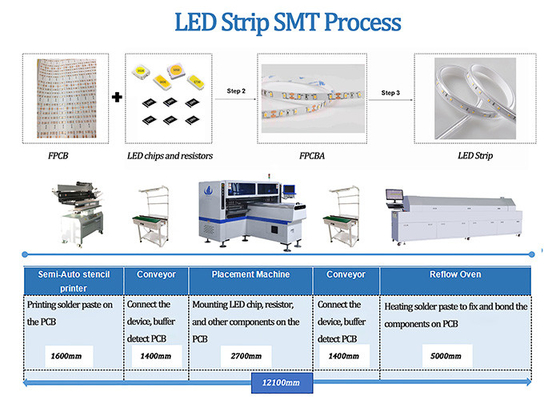

0,5 m 1 m Streifenlicht SMT-Linie + SMT-Prozess
0,5 m 1 m Streifenlichtshow
ETON-Partner
ETON-Maschinen verkaufen sich weltweit gut. Wir haben viele Partner auf der Welt wie ikio, wellite, Kundan, RK, SURYA, RangDong und so weiter.
Wie man den Preis kennt
Senden Sie uns direkt online eine E-Mail
Senden Sie uns eine Anfrage
E-Mail an Yoly: Yoly@eton-mounter.com
Soziale Medien: WhatsApp Business/WeChat/Skype/Facebook/Ins
WhatsApp-Nummer: 008613823542510
Wecht:ETON13823542510
Facebook: Yoly Fu
Einfügen: fuyahui0305
FAQ
F: Was ist das Lieferdatum?
Wir liefern die Ware nach 30 Tagen Vorkasse.
F: Wird die elektrische Steuerung unabhängig entwickelt?
Ja, die elektrische Steuerung ist von uns selbst und verfügt über eine exklusive Patenttechnologie.
F: Sind Sie ein Hersteller oder Handelsunternehmen?
Hersteller.Wir haben einen eigenen Industriepark
F: Wie ist die Ausbildung?
A: Nach dem Kauf unserer Produkte können Sie Ihre Ingenieure zum Lernen in unsere Fabrik schicken, oder wir können unsere Ingenieure in Ihre Fabrik schicken, um Ihre Mitarbeiter für Sie zu schulen.
