Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Auswahl- und Platzmaschine | Nr. der Zufuhrstation: | 136PCS |
|---|---|---|---|
| Nr. Köpfe: | 136PCS | Nr. der Kamera: | 10 PC |
| Modell: | HT-T9-2S | Befestigung des Modus: | Gruppensammeln und Gruppenplazierung |
| PWB-Größe: | 250 (±10) mm*Any Länge | ||
| Markieren: | 10 Kamera-SMT-Montagemaschine,Vier-Modul-SMT-Montagemaschine,100 m LED-Streifenlichtmaschine |
||

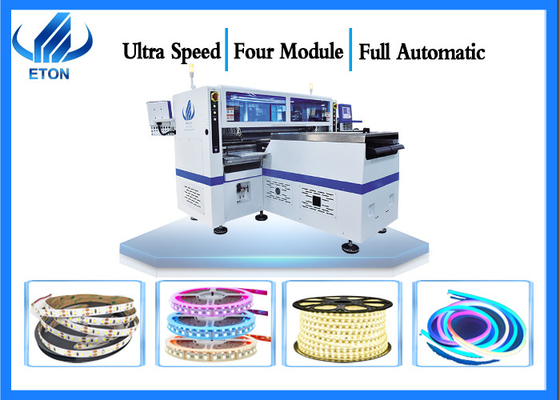

SMT-Montagegerät mit vier Modulen für 5 m bis 100 m lange LED-Streifen mit 10 Kameras und einer Kapazität von 500000 CPH
Maschinentechnischer Parameter
| Modell | T9-2S |
| Leiterplattenlänge Breite | 250(±10)mm*Beliebige Länge |
| PCB-Dicke | 0,1-0,5mm |
| Leiterplattenklemmung | Vakuumansaugung, Zylinderklemmung, Spurweite einstellbar |
| Montagemodus | Gruppenkommissionierung und Gruppenplatzierung |
| System | Windows 7 |
| Software | F&E unabhängig |
| Anzeige | LED-Anzeige |
| MES-System | Angepasst (Option) |
| Nr.der Kamera | 10 Sätze Sichtausrichtung + Markierungskorrektur |
| Montagepräzision | ±0,05 mm/±0,05 mm (Wiederholpräzision) |
| Montagehöhe | ≤5mm |
| Montagegeschwindigkeit (optimal) | Doppelseitig 500000CPH, einseitig 250000CPH |
| Komponenten-Sortiment | LED3014/3020/2858/505 und Widerstand, Kondensatoren, Brückengleichrichter |
| Komponentenraum | 0,5mm |
| Leistung | 380AC 50HZ |
| Energieverbrauch | 9,6 KW |
| Betriebsumgebung | 23℃±3℃ |
| Förderbandübertragung | Maximale Länge: 1000 mm |
| Übertragungsgeschwindigkeit | > 500 mm/Sek |
| Übertragungsrichtung | Singles (links→rechts oder rechts→links) |
| Übertragungsmodus | Online-Laufwerk |
| Positionsmodus | Optisch |
| Gasverbrauch | 0,4–0,6 MPa (4–6 kgf/cm²) 150 N/min |
| Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
| Bewegungssteuerungskartenmodul 1 Satz | Unabhängige Forschung und Entwicklung durch ETON |
| X-, Y-, Z-Achsen-Antriebsweg | Hochwertiger magnetischer Linearmotor + Servomotor |
| Fütterungssystem | |
| Anzahl der Feeder-Stationen | 136PCS (Einzelstation 68PCS) |
| No.of Düsen | 136 STÜCKE (einseitig 68 STÜCKE) |
| Fütterungsweg | Elektrische Zufuhr nimmt einzelnen Motor an |
Die Anwendungen
Unternehmensvorteile
1. SMT-Ausrüstung: Pick-and-Place-Maschine / Reflow-Ofen / Schablonendrucker / Leiterplattenförderer / SPI / AOI usw
2. Lichtfabrik für: LED-Lampen, DOB, Objektiv, Panel-Licht, Downlight, Straßenlaterne, Röhre, 0,5 m, 1 m Streifenlicht usw.
3. Bieten Sie ausländischen Ingenieuren eine kostenlose Installation und kostenlose Schulung an.
4. TOP-Marke des chinesischen SMT-Maschinenherstellers, 500 Mitarbeiter für ETON
5. Überseemarkt: Die Produkte werden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, die Türkei, Russland, Brasilien usw.
Wir können Ihnen eine SMT-Linienlösung und einen besseren Service bieten!
Unsere Ausstellungen
Nehmen Sie jedes Jahr an verschiedenen Ausstellungen in China und im Ausland teil.
Inländische Ausstellungen: Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition, etc.
Ausländische Ausstellungen: Indien Mumbai Ausstellung, Indien Delhi Ausstellung, Ägypten Ausstellung, Türkei Ausstellung, Pakistan Ausstellung, Thailand Ausstellung usw.
Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, die Türkei, Russland, Brasilien usw. Und hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
