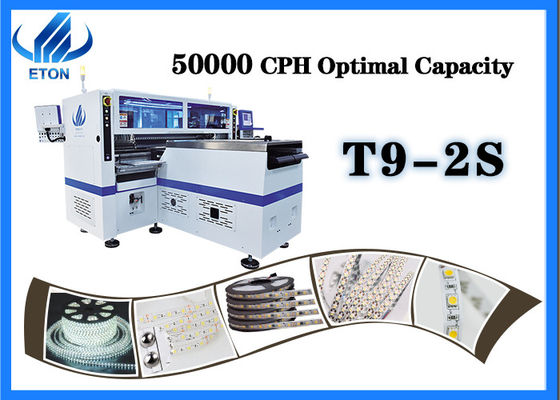

SMT-Auswahl und Platzmontagemaschine, damit 100M Rolle langen LED-Streifen mit 500000 CPH rollt
Eigenschaften:
1: Mit 4 Arten Materialien mit der hohen Kapazität gleichzeitig produzieren produzieren, verfügbar für 1M, 5M, 50M oder irgendeine Länge des flexiblen Streifens und der Rolle zu rollen.
2: Viermodul-, 17 Düsen des Doppelarmes für jedes Anbauteil, der Teil A oder der Teil B können separat oder synchron angebracht werden.
3: Kalibrierung automatisch, hohe Präzision, verfügbar für RGB
4: Exklusive Patenttechnologie: Gruppe zum auszuwählen und Gruppe zum anzubringen
Tachnical Parameter der Maschine
| Modell |
T9-2S |
| Maß |
3454x3035x1777mm |
| Gesamtgewicht |
3100kg |
| /PCB |
| PWB-Längenbreite |
250 (±10) mm*Any Länge |
| PWB-Stärke |
0.1-0.5mm |
| PWB-Festklemmen |
Staubsaugen Sie Aufnahme, den Zylinder, der festklemmt, die justierbare Spurbreite |
| Befestigung des Modus |
Gruppensammeln und Gruppenplazierung |
| Externes. |
| System |
Windows 7 |
| Software |
R&D unabhängig |
| Anzeige |
LED-Anzeige |
| MES-System |
Besonders angefertigt (Wahl) |
| Visionssystem |
| No.of-Kamera |
10 Sätze (Digitalkamera) |
| Korrektur der Vision alignment+Mark |
| Befestigung von Präzision |
±0.05mm/±0.05mm (Wiederholungspräzision) |
| Befestigung von Höhe |
≤5mm |
| Befestigung Geschwindigkeit (Optimum) |
Doppelte Seite 500000CPH, Simplex 250000CPH |
| Komponentenstrecke |
LED3014/3020/2858/505 und Widerstand, Kondensatoren, Brückengleichrichter |
| Komponentenraum |
0.5mm |
| Energie |
380AC 50HZ |
| Leistungsaufnahme |
9.6KW |
| Betriebsumgebung |
23℃±3℃ |
| Förderergetriebe |
MAX Length: 1000mm |
| Übertragungsgeschwindigkeit |
>500mm/sec |
| Übertragungsrichtung |
Sondert aus (left→right oder right→left) |
| Getriebemodus |
On-line-Antrieb |
| Positionsmodus |
Optisch |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm ²) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Satz des BewegungsSteuerkarte-Moduls 1 |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, z-Achsen-Antriebsweise |
Leistungsfähiger magnetischer Motor des Linearmotors +Servo |
| Fütterungssystem |
| Nr. der Zufuhrstation |
136PCS (einzelne Station 68PCS) |
| No.of-Düsen |
136PCS (Simplex 68PCS) |
| Fütterungsweise |
Elektrische Zufuhr nimmt einzelnen Motor an |
Die smt Fertigungsstraße
T9-2S ist ultra Hochgeschwindigkeits und Berufs-Auswahl- und Platzmaschine, damit keine Drahtrolle rollt geführtes Streifenlicht besonders kann es jede mögliche Länge des geführten Streifens, wie 10m sofort produzieren, 25m, 50m, 100m, etc.
Firmenvorteile
Seit im Jahre 2011 gegründet, hat ETON mehr als 12 Jahre Erfahrung. Im Jahre 2020 hat intelligenter Industriepark in Jiangxi-Provinz gegründet. Hat auch mehr als 500 Angestellte und Team R&D-50.
Im Jahre 2022 hat ETON höchste Befestigungsgeschwindigkeitsmaschine, die optimale Kapazität kann 500000CPH erreichen entwickelt. Und neueste Reiheehren-Reihe, die minimale Komponente kann 0201 anbringen.
ETON hat SMT-Hochgeschwindigkeits-Auswahl- und -platzmaschinenabteilung, Präzisionslötpasteschablonendruckerabteilung, Hochgeschwindigkeitspräzisionsschankanlageabteilung und smt Zusatzautomatisierungsausrüstungsabteilung.
Zertifikate
ETON s nicht nur in der führenden Position auf dem Gebiet von photoelektrischen Hochgeschwindigkeitsplatzierungsmaschinen, aber auch hat Durchbruchfortschritt auf dem Gebiet smt der Hochgeschwindigkeitsplatzierungsmaschine, es hat entwickelt erfolgreich eine Vielzahl von kosteneffektives smt Hochgeschwindigkeitsuniversalplatzierungsmaschinen gemacht.
ETON hat einige Technologien des geistigen Eigentums, Gesamt-133 Patente, einschließlich 9 Erfindungspatente, 112 praktische Patente, 12 Software-Copyright, erwarb auch die Überseezertifikate als CER, CCC, SIRA, etc. erreicht.
