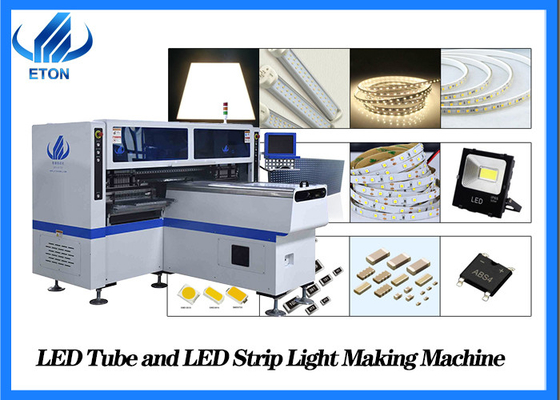

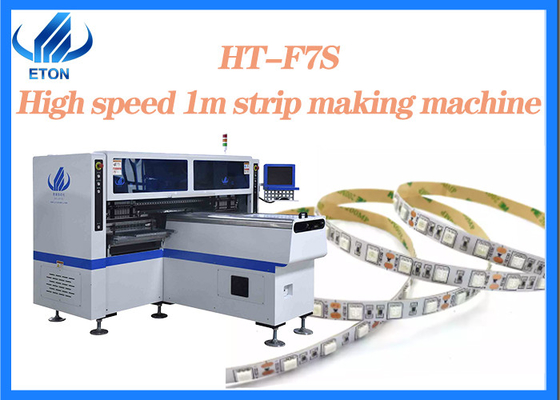

Hochgeschwindigkeits-mounter mit 180K CPH für langen geführten Streifen des Lichtes 1M
Techincal-Parameter
| Modell |
HT-F7S |
| Maß |
2700*2300*1550mm |
PWB-Längen-Breite |
Maximal: 1200*330mm Minute: 100*100mm |
| Gesamtgewicht |
1700kg |
PWB-Stärke |
0.5-5mm |
| PWB Festklemmen |
Justierbarer Druck pneumatisch |
System |
Windows7 |
| Befestigung des Modus |
Gruppen-Auswahl und Gruppenplatz |
Software |
R&D unabhängig |
| Befestigung von Präzision |
±0.02mm (Wiederholungspräzision) |
Befestigung von Geschwindigkeit |
150000~180000 CPH |
| Befestigung von Höhe |
≦5mm |
Komponenten |
LED 3014/3020/3528/5050 und Kondensatoren, Widerstände, Brückengleichrichter, etc. |
| Nr. der Kamera |
5 Sätze (Digitalkamera) |
Komponenten-Raum |
0.5mm |
| Visionsausrichtung, KENNZEICHEN-Korrektur |
Energie |
380AC 50 HZ |
| Leistungsaufnahme |
6kw |
Förderer-Getriebe |
Max Length: 1200 Millimeter |
| Betriebsumgebung |
23℃±3℃ |
Übertragungsgeschwindigkeit |
>500mm/sec |
| Übertragungsrichtung |
Einzeln (das rechte left→ oder das right→ verließen) |
Positionierung von Weise |
Optisch |
| Getriebe-Modus |
On-line-Antrieb |
Luftzufuhr |
0.4-0.6mpa (4-6kgf/cm ²) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
X, Y, z-Achsen-Antriebsweise |
Leistungsfähiger magnetischer linearer motor+-Servomotor |
| Satz des BewegungsSteuerkarte-Moduls 1 |
Unabhängige Forschung und Entwicklung durch ETON |
Nr. der Zufuhr-Station |
68 PCS |
| Fütterungsweise |
Elektrische Zufuhr mit doppeltem Motor |
Nr. des Kopfes |
34 PCS |
Eigenschaften
1. Treffen Sie auf das 0.6m, 0.9m, 1.2m steife PWB und 0.5m, 1m LED flexiblen Streifen zu und mit 4 Arten Materialien mit der hohen Kapazität gleichzeitig produzieren, verfügbarer für Brett mit irgendeinem Anteil LED-Chips und -widerstandes.
2. Viermodul-, 17 Düsen des Doppelarmes für jedes Anbauteil, der Teil A oder der Teil B können separat oder synchron angebracht werden.
3. Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.
4. Exklusive Patenttechnologie: Gruppensammeln und Gruppenbergplazierung.
5. Kapazität IPC9850: 200000-250000 CPH
Unternehmensprofil
AUTOMATISIERUNGS-AUSRÜSTUNG CO., LTD. SHENZHENS ETON
ETON wurde im Jahre 2011, ist eine Firma gegründet, die scharf auf der Herstellung und Prozesslösungsanbieter, die auf R&D, Produktion, Verkäufe und Service von SMT-Hochgeschwindigkeits-Auswahl und -platz und SMT-Zusatzautomatisierung Ausrüstung sich konzentrieren.
Erfahrungen
Konzentrieren auf SMT-Auswahl und Platzmaschine mehr als 10 Jahre
Die Produkte exportierten in mehr als 20 Länder und Regionen, einschließlich Südkorea, Indien, Vietnam, Tunesien, Ägypten, die Türkei, Russland, Brasilien etc.
ETON erhielt 9 Erfindungspatente, 112 praktische Patente, 12 Software-Copyright von Technologien des geistigen Eigentums, um ein führender Hersteller von SMT-Handel zu sein.
Paket-ADN-Lieferung
Unser Paket der Maschine benutzt die Schaumbaumwolle mit Vakuumverpackung und mit Kästen durch LKWs ausgerüstet, um die Maschine in optimalen Zustand während des Transportes zu schützen.
Lieferung: durch Meer auf dem Luftweg und Landtransport
