Produktdetails:
|
| Maschinenname: | SMT-Maschine | Nr. der Kamera: | 6 Sätze |
|---|---|---|---|
| Anwendung: | Elektrisches Produkt | Befestigung von Geschwindigkeit: | 80000 CPH |
| Markieren: | Maschine Visionskamera SMTs Mounter,multimodular Maschine Kopf SMTs Mounter,80000 CPH-smt Maschine |
||

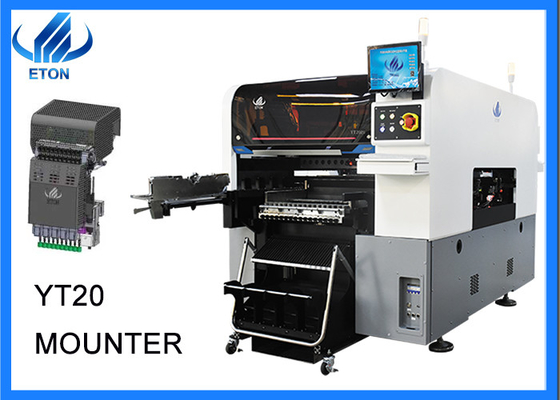

Maschine SMTs Mounter für elektrisches Produkt
Eigenschaften der Maschine YT20
MASCHINEN-HÖHEPUNKTE
Mit multi modularem Hochgeschwindigkeitskopf und nagelneuen der Flugvisionskamera, die für Anerkennungsleistung passend ist, treffen Größe bis 40*40mm, auf BGA/CSP usw. zu
FLEXIBLE PRODUKTION
Stützankernwagen, intelligente doppel-köpfige Bandzufuhr und IC-Behälterzufuhr-, multi und flexiblefütterungsweise
HOHE ZUVERLÄSSIGKEIT
Markierungserkennungskamera hohe Genauigkeit des Mähdreschers mit örtlich festgelegter Flugvisionskamera, stellen Platzierungsgenauigkeit sicher.
KRAFTÜBERTRAGUNGSSYSTEM-STRUKTUR
Flexibles PWB, das Fähigkeiten, doppelte Schiene, Bock behandelt, kann das gleiche große PWB gleichzeitig anbringen und flexible Produktion verwirklichen.
Hauptparameter YT20
| Modell | YT20 |
| PWB-Längen-Breite |
Maximale Größe: 500mm*450mm (einzelnes PWB) /500mm *300mm (doppeltes PWB) Minimale Größe: 50mm*50mm |
| PWB-Stärke | 0.5-4.5mm |
| PWB Festklemmen | Zylinder, der, Spurbreite justierbar festklemmt |
| Schiene | 2 Schiene, 2 Böcke (Schiene 1,4 sind reparierte Schiene) |
| Nr. der Kamera | 6 Sätze (Digitalkamera) |
| Kamera untere Visionskameraanerkennung/der Fülleidentifizierung | |
| Korrektur der Vision alignment+Mark | |
| Befestigung von Präzision | ±0.02mm |
| Befestigung von Höhe | ≤15mm |
| Befestigung von Geschwindigkeit | 80000CPH (optimale Geschwindigkeit) |
| Komponentenstrecke | Bandspulepakete der Minuten-0201 ~40*40mm und IC-Behälterzufuhr etc. |
| Nr. der Zufuhrstation | Doppelter Seitenankern-Wagenschlitz 32PCS, Bandspulepakete: 64PCS (Simplexankern-Wagenschlitz 16PCS, Bandspulepakete: 32PCS), frei schaltend zwischen dem Ankoppeln der Wagen- und IC-Behälterzufuhr IC-Behälterzufuhr: Wahl) |
| No.of-Köpfe | Doppelte Seite: 20pcs (Simplex: 10pcs) |
| Fütterungsweise | Intelligente doppelte Hauptzufuhr |
Intelligentes Fütterungssystem SMTs
Ankoppeln von Wagenfunktion
Die Funktion des Ankoppelns des Wagens ist die Unterstützung der smd Komponenten, es ist der Keller von Zufuhren. Zufuhr installieren auf den ankoppelnden Wagen mit dem elektrischen und der Fütterung der durchgehenden smd Komponente.
So mit Ersatzteil des Ankernwagens, konnte es, die Änderungslinie schnell zu erzielen geben, um unterschiedliches Produkt zu produzieren, konnte die convinent Bandspule auch anschließen. Kurz die ändernde Linie Zeit.
IC-Behälterzufuhrfunktion
IC-Behälterzufuhr verwendet für die Fütterung von IC (QFP/BGA/etc). YT20 konnte Zufuhrzufuhr benutzen gleichzeitig einziehen und IC-Behälter. Passend für elektrisches Brett, Brettherstellung der hohen Präzision.
Zufuhrgröße und -eigenschaften
YT20 unter Verwendung der doppelten Kopfzufuhr der ETON-Ehren-Reihe, ist es höhere Präzision für die Fütterung von Mini-0201 Komponenten, Minivibrieren beim Laufen.
