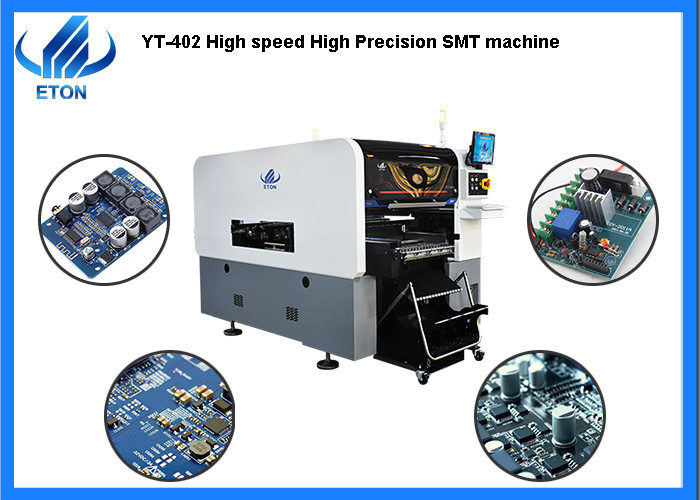

Hochgeschwindigkeits-Multifunktions-Doppelmodul 40 Düsen Bestückungsmaschine
Maschineninformationen
1. Highlights der Maschine
(1) Multimodularer Hochgeschwindigkeitskopf, gilt für ultrakleinen Chip 0201-10 * 10 mm großer Chip, breiterer Komponentenbereich
(2) Verbesserung der Erkennungsleistung, Größe bis zu 40 * 40 mm.
(3) jedes Modul 20 Spindeln, sowohl schnell als auch intelligent mit leichtem, kompaktem Design.
(4) Jeder Platzierungskopf mit unabhängiger Erkennungsfunktion verbessert die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts.
(5) High-End-Magnet-Linearmotor, Servosystem und modularen Multifunktionskopf verwenden, die Kapazität um 25% im Vergleich zu herkömmlichen Maschinen erhöht, die optimale Platzierungsgeschwindigkeit erreicht 120000 CPH.
2. Flexible Produktion
(1) Feste Zeilenkamera: Komponenten mit einer Größe von weniger als 10 x 10 mm oder einer Höhe von weniger als 6 mm können für eine schnelle und hochpräzise Identifizierung verwendet werden
(2) MARK-Erkennung: Hochpräzises Markierungserkennungssystem, 3-Farben-Beleuchtungserkennung anwenden, auf jede Formmarkierung und Linse anwenden, breiteres Anwendungsspektrum.
(3) Docking-Wagen, intelligenter Doppelkopf-Bandeinzug
3. hohe Zuverlässigkeit
(1) brandneuer, selbst entwickelter, hochpräziser Platzierungskopf
(2) Kombinieren Sie eine hohe Genauigkeit, eine Markierungserkennungskamera mit einer festen Flugsichtkamera, um die Platzierungsgenauigkeit sicherzustellen
(3) Der Platzierungskopf übernimmt eine unabhängige Vakuumerkennung, um die Platzierungsleistung zu verbessern
(4) Offline-Programmierung, Zeit des Umstellungszyklus sparen
(5) Software AI intelligente Lernfunktion und automatische Optimierungsfunktion
4. Struktur des Übertragungssystems
(1) zwei Portal, 120 Spindeln * 2 Portal, insgesamt 40 Spindeln
(2) Flexible PCB-Handhabungsfähigkeiten, Doppelschiene, beide Portale können dieselbe große PCB gleichzeitig montieren, wodurch eine flexible Produktion realisiert wird
(3)flexible Verdrahtung durch modulare Bestückungsköpfe und verschiedene Produktionsmodi.
Parameter
| Modell |
YT402 |
| PCB-Größe |
Maximale Größe: 500 * 450 mm (einzelne Leiterplatte)
500*300 MM (doppelte PCB)
Mindestgröße: 50 * 50 mm
|
| PCB-Dicke |
0,5-4,5 mm |
| Leiterplattenklemmung |
Zylinderklemmung, Spurweite einstellbar |
| Schiene |
2 Schiene, 2 Portale (Schiene 1,4 sind feste Schiene) |
| System |
Windows 7 |
| Software |
F&E unabhängig |
| Produktionsmanagement-MES-System |
Angepasst (Option) |
| Offline-Programmierung |
verfügbar |
| Nr. der Kamera |
4 Satz (Digitalkamera) |
| Bottom-Vision-Kameraerkennung |
| Sichtausrichtung + Markierungskorrektur |
| Präzision wiederholen |
±0,02 mm |
| Montagehöhe |
≤ 6 mm |
| Montagegeschwindigkeit |
120000 CPH (optimale Geschwindigkeit) |
| Komponenten-Sortiment |
Min. 0201-10*10 mm Pakete und IC etc |
| Energie |
380 Wechselstrom 50 Hz 6 KW |
| Betriebsumgebung |
23℃±3℃ |
| Übertragungsrichtung |
Standard: eine Richtung |
| Übertragungsmodus |
Online-Laufwerk |
| Positionsmodus |
optisch |
| Luftverbrauch |
0,4-0,6 MPa (4-6 kgf/cm2) 150 N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Bewegungssteuerungskartenmodul 1 Satz |
| X-, Y-, Z-Achsen-Antriebsweg |
Hochwertiger magnetischer Linearmotor + Servomotor |
| Nr. der Zubringerstation |
Doppelseitiger Andockwagen-Steckplatz 32 Stück, Bandspulenpakete: 64 Stück (einseitiger Andockwagen-Steckplatz 16 Stück, Bandspulenpaket: 32 Stück), freier Wechsel zwischen Andockwagen und IC-Tray-Zuführung |
| Anzahl der Köpfe |
Doppelseite: 40 PCS (einseitig: 20 PCS) |
| Fütterungsweg |
Intelligenter Doppelkopfanleger |
Zertifikat
Qualitätsausrüstung: von Forschung und Entwicklung bis zur Produktion durch ETON, strenge Kontrolle jedes Prozesses, Qualitätssicherung; 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte;
Markt
Geeignete Maschinen: Verschiedene Maschinen gelten für verschiedene Produkte, DOB, LED-Lampen, Linsen, Straßenlaternen, Deckenleuchten, Scheinwerfer, flexible Streifen, Schalttafeln, Leistungstreiber, Haushaltsanwendungen, Display-Mindestkomponente 0201, höchste Kapazitätsreichweite 500000CPH;
Kompletter Service: Lokale Ingenieure und Büros bieten kostenlose Schulung und Installation, Software-Upgrades während der gesamten Lebensdauer;
Markt und Export: Helfen Sie 80 % der inländischen LED-Fabriken beim Bau von Produktionslinien;Auslandsexporte in mehr als 20 Länder und Regionen, wie die Türkei, Indien, Ägypten, Brasilien, Russland, Pakistan, Südkorea usw
Ausstellung
ETON nimmt aktiv an verschiedenen Ausstellungen im In- und Ausland teil und lässt unsere Produkte vor unseren Kunden präsentieren.
Service
Wartungszeitraum: 1 JAHR
Besuchen Sie regelmäßig Kunden und informieren Sie sich
Bereitstellung aktueller Informationen zu Technik und Ausstattung
Übersee-Ingenieure lehren den Gerätebetrieb
FAQ
1. Stellen Sie die komplette Produktionslinie zur Verfügung?
Ja, natürlich.Wir liefern die gesamte Produktionslinie, einschließlich Lotpastendruckmaschine, Förderband, Pick-and-Place-Maschine, Reflow-Ofen.
2. Was sind die Hauptgeräte der Bestückungsmaschine?
Wir haben viele verschiedene Maschinen und verschiedene Maschinen gelten für verschiedene Geräte.Die Hauptprodukte umfassen Glühbirnen, Röhren, flexible Streifen, Flächenleuchten, Downlights, Straßenlaternen, Deckenleuchten, Wandfluterleuchten usw.
3. Wie sieht es mit der Sprache der Betriebssoftware der Maschine aus?
Unsere Software ist unabhängige Forschung und Entwicklung von uns selbst mit 2 Sprachen (Englisch und Chinesisch).
4. was ist die zahlungsbedingungen?
T/T ist in Ordnung.Sie können UHRKETTE Shenzhen wählen.
5. Wer sind Ihre Hauptkunden?
Unsere Produktion hat in mehr als 20 Länder und Regionen exportiert, darunter Südkorea, Indien, Ägypten, Türkei, Russland usw.
