| PCB-Größe: | Maximale Größe: 500 * 450 mm (einseitig) | Leiterplattendicke: | 0,5-4,5mm |
|---|---|---|---|
| Kamera: | Kopfflug-Vision-Erkennungskomponente Vision Alignment + Mark Correction | Präzision wiederholen: | ±0,02 mm |
| Montagehöhe: | ≦ 6mm | Optimale Geschwindigkeit: | 120000 KPH |
| Komponentenbereich: | Min. 0201~10 mm Gehäuse und IC etc. | Anzahl der Köpfe: | Doppelseitig: 40 PCS Einseitig: 20 PCS |
| Fütterungsweg: | Intelligenter Doppelkopfanleger | X-, Y-, Z-Achsen-Antriebsweg: | Hochwertiger magnetischer Linearmotor und Servomotor |
| Markieren: | Automatische Chip-Montagevorrichtung mit Magnetmotor,automatische Chip-Montagevorrichtung mit 120000 CPH,LED-Licht-SMT-Bestückungsmaschine |
||

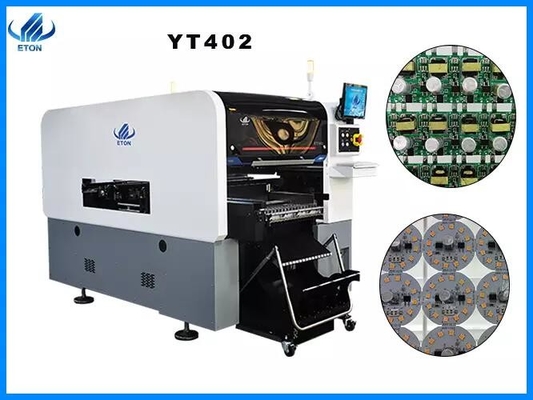

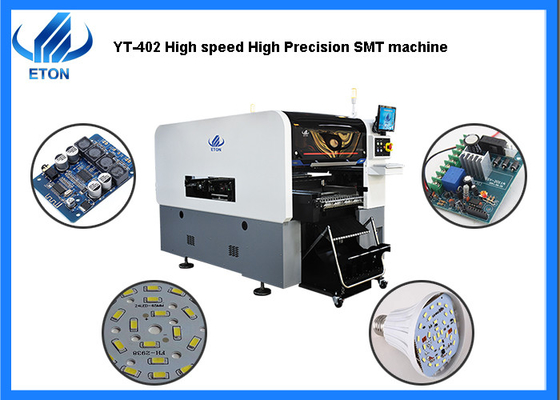

Automatische hochpräzise Hochgeschwindigkeits-120000CPH-LED-Beleuchtung SMT-Bestückungsmaschine
Maschineninformationen
1. Highlights der Maschine
(1) Multimodularer Hochgeschwindigkeitskopf, gilt für ultrakleinen Chip 0201-10 * 10 mm großer Chip, breiterer Komponentenbereich
(2) Verbesserung der Erkennungsleistung, Größe bis zu 40 * 40 mm.
(3) jedes Modul 20 Spindeln, sowohl schnell als auch intelligent mit leichtem, kompaktem Design.
(4) Jeder Platzierungskopf mit unabhängiger Erkennungsfunktion verbessert die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts.
(5) High-End-Magnet-Linearmotor, Servosystem und modularen Multifunktionskopf verwenden, die Kapazität um 25% im Vergleich zu herkömmlichen Maschinen erhöht, die optimale Platzierungsgeschwindigkeit erreicht 120000 CPH.
2. Flexible Produktion
(1) Feste Zeilenkamera: Komponenten mit einer Größe von weniger als 10 x 10 mm oder einer Höhe von weniger als 6 mm können für eine schnelle und hochpräzise Identifizierung verwendet werden
(2) MARK-Erkennung: Hochpräzises Markierungserkennungssystem, 3-Farben-Beleuchtungserkennung anwenden, auf jede Formmarkierung und Linse anwenden, breiteres Anwendungsspektrum.
(3) Docking-Wagen, intelligenter Doppelkopf-Bandeinzug
3. hohe Zuverlässigkeit
(1) brandneuer, selbst entwickelter, hochpräziser Platzierungskopf
(2) Kombinieren Sie eine hohe Genauigkeit, eine Markierungserkennungskamera mit einer festen Flugsichtkamera, um die Platzierungsgenauigkeit sicherzustellen
(3) Der Platzierungskopf übernimmt eine unabhängige Vakuumerkennung, um die Platzierungsleistung zu verbessern
(4) Offline-Programmierung, Zeit des Umstellungszyklus sparen
(5) Software AI intelligente Lernfunktion und automatische Optimierungsfunktion
4. Struktur des Übertragungssystems
(1) zwei Portal, 120 Spindeln * 2 Portal, insgesamt 40 Spindeln
(2) Flexible PCB-Handhabungsfähigkeiten, Doppelschiene, beide Portale können dieselbe große PCB gleichzeitig montieren, wodurch eine flexible Produktion realisiert wird
(3)flexible Verdrahtung durch modulare Bestückungsköpfe und verschiedene Produktionsmodi.
Parameter
| Modell | YT402 |
| PCB-Größe |
Maximale Größe: 500 * 450 mm (einzelne Leiterplatte) 500*300 MM (doppelte PCB) Mindestgröße: 50 * 50 mm |
| PCB-Dicke | 0,5-4,5 mm |
| Leiterplattenklemmung | Zylinderklemmung, Spurweite einstellbar |
| Schiene | 2 Schiene, 2 Portale (Schiene 1,4 sind feste Schiene) |
| System | Windows 7 |
| Software | F&E unabhängig |
| Produktionsmanagement-MES-System | Angepasst (Option) |
| Offline-Programmierung | verfügbar |
| Nr. der Kamera | 4 Satz (Digitalkamera) |
| Bottom-Vision-Kameraerkennung | |
| Sichtausrichtung + Markierungskorrektur | |
| Präzision wiederholen | ±0,02 mm |
| Montagehöhe | ≤ 6 mm |
| Montagegeschwindigkeit | 120000 CPH (optimale Geschwindigkeit) |
| Komponenten-Sortiment | Min. 0201-10*10 mm Pakete und IC etc |
| Energie | 380 Wechselstrom 50 Hz 6 KW |
| Betriebsumgebung | 23℃±3℃ |
| Übertragungsrichtung | Standard: eine Richtung |
| Übertragungsmodus | Online-Laufwerk |
| Positionsmodus | optisch |
| Luftverbrauch | 0,4-0,6 MPa (4-6 kgf/cm2) 150 N/min |
| Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
| Bewegungssteuerungskartenmodul 1 Satz | |
| X-, Y-, Z-Achsen-Antriebsweg | Hochwertiger magnetischer Linearmotor + Servomotor |
| Nr. der Zubringerstation | Doppelseitiger Andockwagen-Steckplatz 32 Stück, Bandspulenpakete: 64 Stück (einseitiger Andockwagen-Steckplatz 16 Stück, Bandspulenpaket: 32 Stück), freier Wechsel zwischen Andockwagen und IC-Tray-Zuführung |
| Anzahl der Köpfe | Doppelseite: 40 PCS (einseitig: 20 PCS) |
| Fütterungsweg |
Intelligenter Doppelkopfanleger |
Unternehmensvorteile
ETON wurde 2011 mit über 10 Jahren Erfahrung in Hochgeschwindigkeits-Bestückungsmaschinen gegründet.Wir sind der größte High-Tech-Hersteller in China mit starken Fähigkeiten in den Bereichen Design, F&E, Fertigung, Vertrieb und Service. „Hohe Effizienz“, „hohe Qualität“ und „hohe Stabilität“ sind die Kerntechnologie von ETON.
Starke Produktionskapazität, ETON hat mehr als 50000 Quadratmeter Industriepark in der Provinz Jiangxi, Maschinenkapazität mehr als 50 Einheiten/Monat
133 Erfindungspatente und Eigentumstechnologiepatente, einschließlich Wir haben 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte.
ETON hat ein Forschungs- und Entwicklungszentrum, eine Abteilung für SMT-Hochgeschwindigkeits-Bestückungsmaschinen, eine Abteilung für Präzisionslötpastendruckgeräte, eine Abteilung für Hochgeschwindigkeits-Präzisionsabgabegeräte, eine Abteilung für SMT-Peripherieautomatisierungsgeräte und ein Qualitätsprüfzentrum eingerichtet, um die Qualität der Maschinen sicherzustellen.
FAQ
1.Stellen Sie die komplette Produktionslinie zur Verfügung?
Ja, natürlich.Wir liefern die gesamte Produktionslinie, einschließlich Lotpastendruckmaschine, Förderband, Pick-and-Place-Maschine, Reflow-Ofen.
2.Was sind die Hauptgeräte der Bestückungsmaschine?
Wir haben viele verschiedene Maschinen und verschiedene Maschinen gelten für verschiedene Geräte.Die Hauptprodukte umfassen Glühbirnen, Röhren, flexible Streifen, Flächenleuchten, Downlights, Straßenlaternen, Deckenleuchten, Wandfluterleuchten usw.
3. Wie sieht es mit der Sprache der Betriebssoftware der Maschine aus?
Unsere Software ist unabhängige Forschung und Entwicklung von uns selbst mit 2 Sprachen (Englisch und Chinesisch).
4. was ist die zahlungsbedingungen?
T/T ist in Ordnung.Sie können UHRKETTE Shenzhen wählen.
5. Wer sind Ihre Hauptkunden?
Unsere Produktion hat in mehr als 20 Länder und Regionen exportiert, darunter Südkorea, Indien, Ägypten, Türkei, Russland usw.
