Name: | SMT-Bestückungsmaschine | Modell: | HT-F7S |
---|---|---|---|
Marke: | ETON | Köpfe: | 34 STK |
Zubringerstation: | 68 ST | Montagegeschwindigkeit: | 180000 CPH |
Fütterungsweg: | Elektrischer Futterautomat mit Doppelmotor | Kamera: | 5 Sätze Importkamera |
Markieren: | LED-Leuchtstoffröhren-Montagemaschine SMT,Digitalkamera SMT-Montagemaschine,180K CPH SMT-Maschine |

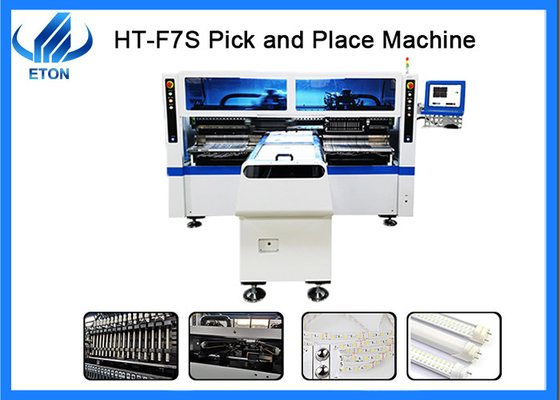

Montagemaschine für LED-Röhren mit 34 Köpfen und 180K CPH SMT-Maschine
Der technische Parameter
1 | Gesamtgewicht: | 1700kg |
2 | Abmessungen | 2700*2300*1550mm |
3 | Leiterplattenlänge Breite | Max.: 1200 x 330 mm Min.: 100 x 100 mm |
4 | PCB-Dicke | 0,5-5mm |
5 | Leiterplattenklemmung | Einstellbarer Druck pneumatisch |
6 | Montagemodus | Gruppenkommissionierung und Gruppenplatzierung |
7 | Nr. der Kamera | 5 Sätze Digitalkamera |
8 | Montagepräzision | ±0,02 mm |
9 | Montagehöhe | ≤5mm |
10 | Energieverbrauch | 6kw |
11 | X-, Y-, Z-Achsen-Antriebsweg | Hochwertiger magnetischer Linearmotor und Servomotor |
12 | Nr. der Zubringerstation | 68 ST |
13 | Nr. des Kopfes | 34 STÜCKE |
14 | Fütterungsweg | Elektrischer Futterautomat mit Doppelmotor |
Hauptmerkmale der Maschine
1. Produzieren Sie zwei bis vier verschiedene Arten von Materialien gleichzeitig.
2. Jeder Montagekopf hat 17 Düsen, insgesamt 34 Köpfe
3. Jeder Montagekopf kann separat oder synchron montiert werden.
4. Montagegeschwindigkeit 180000 Chips pro Stunde.
5. Gruppe zum Auswählen und Gruppe zum Montieren

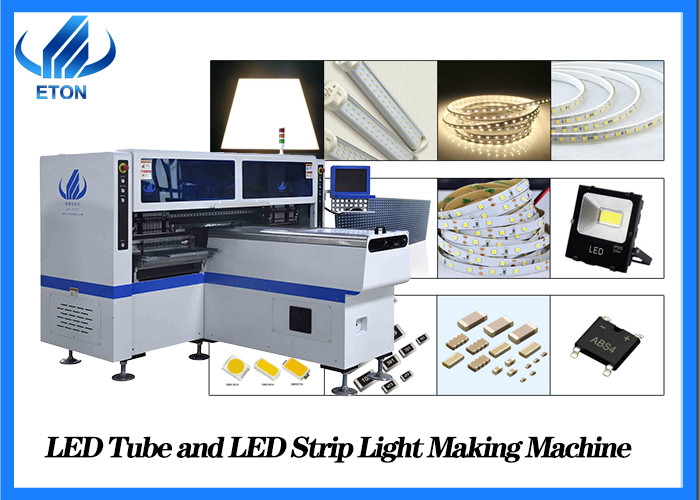

6. HT-F7S gilt für LED-Röhren, LED-Streifen, Flächenleuchten usw.
Niedrige Ausfallrate | Die Fütterungsmethode verwendet einen elektronischen Doppelmotor-Feeder, die unabhängige Steuerung ist präziser. |
intelligent | Automatische Erkennung der Kompensationsoptimierung und Nonstop-Betankungsfunktion. |
Breite Anwendung | Die Montagetechnik ist Gruppenaufnahme und -aufteilung, Aufteilung und Aufteilung, die für die Montage einer Vielzahl von geeignet ist Produkte wie: flexible Lichtleisten, Flächenleuchten, Linsen, Bildschirme, Glühbirnen, Röhren usw. |
Vorbereiten
Produktionszubehör: Lötpaste
Produktionsausrüstung:
1. Lotpastenmischer
2. Lötpastendrucker
3. SMT-Bestückungsmaschine
4. Reflow-Lötmaschine
FAQ
1. Wie lange Garantie auf die Maschine?
A: Die Standardgarantie für ETON-Maschinen beträgt ein Jahr.Während der Garantie müssen alle Teile repariert und ersetzt werden.
2. Welche andere Maschine haben Sie?
A: ETON hat viele Module, wie die Bestückungsmaschine, das Förderband, den Schablonendrucker, die Reflow-Ofenmaschine, die Lademaschine usw
3. Haben Sie eine Maschinenfabrik?
A: Ja, wir haben eine Maschinenfabrik in der Provinz Jiangxi, mehr als 50000 Industrieparks mit mehr als 300 Arbeitern.
4. Haben Sie einen ausländischen Ingenieur?
A: Ja, wir haben , wie in Indien, Ägypten.
5. Wie können wir Qualität garantieren?
Immer ein Vorproduktionsmuster vor der Massenproduktion;
Immer Endkontrolle vor Versand;
Wissen verknüpfen
Theoretisch lässt sich anhand der Bestückungsquote das Produktionsvolumen pro Schicht errechnen, das tatsächliche Produktionsvolumen weicht jedoch stark vom errechneten Wert ab, da das tatsächliche Produktionsvolumen von vielen Faktoren beeinflusst wird.Die Hauptfaktoren, die das Produktionsvolumen beeinflussen: Lade-/Entladezeit der Leiterplatte;die Zeit, um den Feederwechsel zu stoppen oder die Position der Leiterplatte während der Mehrsortenproduktion neu einzustellen;die Hublänge vom Ende des Feeder-Racks bis zur Montageposition;Komponententypen;PCB-Designlevel Mangelhaft, Komponenten entsprechen nicht den technischen Spezifikationen
Unvorhersehbare Ausfallzeiten wie Anpassungen und Umbuchungen durch den Lüfter.
