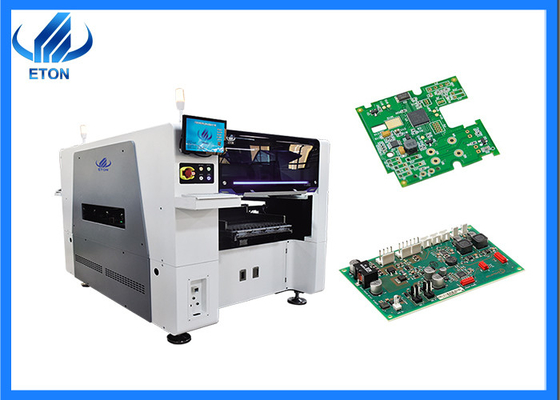

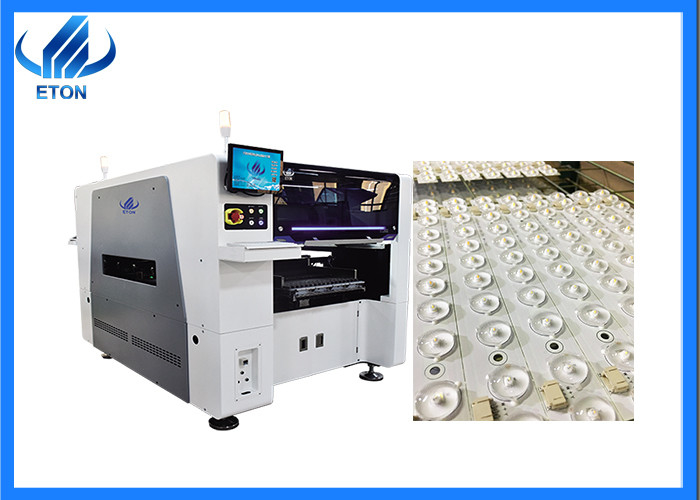

SMT wählen aus und setzen Maschine für kleine SMD-/LED-Lichter Linsen-Beleuchtung

SMT wählen aus und setzen Maschine für kleine SMD-/LED-Lichter Linsen-Beleuchtung

Hauptparameter

Modell: YT202

Maß: 2317*1376*1762mm

Gesamtgewicht: 1700kg

PWB-Längen-Breite:

Maximal: 500*450mm (einzelnes PWB-)/500*300mm (Doppeltes PWB)

Minute: 50*50mm

PWB-Stärke: 0.5-4.5mm

Nr. der Kamera: 4pcs

Befestigung von Präzision: ±0.02mm

Befestigung von Höhe:<20mm>

Befestigung von Geschwindigkeit: 90000 CPH

Komponenten: 0201-10mm Paket und IC etc.

Energie: 380AC 50hz 6kw

Nr. der Zufuhr-Station: doppelte Seite: 32pcs, Gesamtbandspulepakete 64pcs

Nr. Düsen: 20pcs (doppelte Seite)

Hauptteil

Kamera

Komponenten mit Größe kleiner als 10mm Hochgeschwindigkeits und Hochpräzisionsidentifizierung.

Markierungserkennung: Hoch-Präzision Kennzeichenerkennungssystem, nehmen 3 Farbbeleuchtungsanerkennung an, treffen auf jedes mögliches Form Kennzeichen und LINSE (Blu-rayscan), breitere Benutzungsmöglichkeit zu.

Örtlich festgelegte hohe Pixelflug-Visionskamera: Hochgeschwindigkeitsflug

Visionskamera, nimmt schnell mehrfache Hauptbilder sofort, durchführen Sichtkalibrierung der Bildlage, Ausrichtungskorrektur, justierbare Lichtquellehelligkeit gefangen.

Intelligente elektrische Zufuhr

Bandspulezufuhr des doppelten Kopfes Reihe der Unterstützungs YT kann intelligente elektrische, indem sie optisch die Fütterungsposition des component.it korrigiert, die stabile, genaue und Hochgeschwindigkeitsfütterung erzielen.

Eigenschaft

Struktur des Systems 1.Transmission

Zwei Bock, 10 spindles*2 Bock, Gesamt-20 Spindeln.

Flexibles PWB, das Fähigkeiten, doppelte Schiene, Bock behandelt, kann das gleiche große PWB gleichzeitig anbringen und flexible Produktion verwirklichen.

Flexible Verdrahtung durch modulare Platzierungsköpfe und verschiedene produktive Betriebe.

multi modularer Kopf 2.High-speed

Nehmen Sie multi modularen Hochgeschwindigkeitskopf an, treffen Sie auf ultra kleinen Chip 0201~10mm großen Chip, breitere Teilstrecke zu.

Visions-Kamera des Flug-3.Brandnew

Verbessern Sie Anerkennungsleistung, Größe bis 10mm*10mm.

Kopf 4.Modular

Spindeln jedes Moduls 10, Hochgeschwindigkeits- und intelligent mit heller Kompaktbauweise.

Eton-Firmenservice

Vor Auftrag:
Wir stützen Berufsvorschlag von SMT-Linie
Wir empfehlen das beste Modul entsprechend den Produkten
Wir liefern bestes Zitat mit Fabrikpreis

Nach Auftrag:
Maschine hat guten Test und das Altern, bevor sie versendet
Wir stützen freie Installation und Training der Maschine, spezielle Zeit, die wir online ausbilden stützen und Videounterricht.
