LED zeigen Industrie LED Chip Mounter Machine der SMT-Auswahl-und -platz-Maschinen-LED an

Die späteste SMT-Auswahl- und -platzmaschine in geführter Industrie für geführte Chip mounter Montage führte Anzeige

Produkt-Details

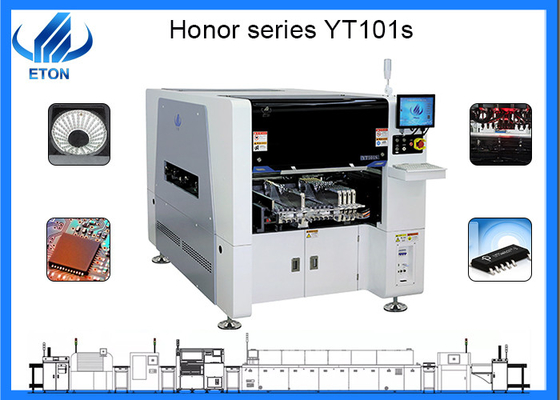

Vorbildliches Number: YT101s

Maß: 2154*1376*1762mm

Teilstrecke: 0201-40 *40mm-Paket und IC etc.

PWB-Größe: Max: 500*350mm/MIN: 50*50mm

PWB-Stärke: 0.5-4.5mm

No.of-Kamera: 2 Sätze

Köpfe: 10pcs

Gewicht: 1700kg

Geschwindigkeit: 40000CPH

Energie: 380AC 50HZ

Zufuhr: 16pcs

Kern-Komponenten: Motor

Marke: ETON

SMT-Linie Prozess

Schritt 1:

Halbautomatischer Schablonen-Drucker Machine

In der SMT-Linie für Druck die Lötpaste auf dem PWB.

Schritt 2: Auswahl-und Platz-Maschine

Auswahl- und Platzmaschine ist die wichtigste Maschine in SMT-Linie, es beeinflussen direkt die Leitungskapazität.

Schritt 3: Förderer-Maschine
Übergangs-PWB-Bretter zwischen zwei Maschinen, spielen eine Rolle bei der Dämpfung und der Prüfung
Ein Abschnitt Steuerung, zwei Sensoren.
Ein Satz des Schaltschranks

Schritt 4: Rückflut Oven Machine

Heizsystem nimmt hohe Leistungsfähigkeit und energiesparendes Nickelwärmerohr, Spitzenwellenlänge 4UM der leuchtenden Energie, mit gebogener Reflektorabdeckung, hohe thermische Leistungsfähigkeit, schneller Temperaturanstieg, spezielles Zwangsheißluftzirkulationsstruktursystem an, damit PWB und Komponenten fest erhitzt werden.

Produktionsanforderungen

1. antistatisch: LED-Anzeigen-Montagewerk sollte gute Antistromkreismaße, speziellen Antistromkreisboden, antistatische Matte, antistatischer Ring, antistatische Kleidung, Luftfeuchteregelung haben, sind die Ausrüstung, die und so weiter erdet, der Grundbedarf und sollten mit einem elektrostatischen Meter regelmäßig überprüft werden.

• Fahrer Circuit Design: LED-Anzeigen-Modul auf dem FahrerLeiterplatte-Fahrer IC-Plan schellt auch die LED-Helligkeit. Weil der Ausgangsstrom des Fahrens von IC einen langen Getriebeabstand auf PWB hat, ist der Spannungsabfall des Übertragungswegs zu groß, der die normale Arbeitsspannung von LED beeinflußt und seine Helligkeit veranlaßt sich zu verringern.
• Nennstromwert: der Nennstrom von LED ist 20mA, der maximale Gebrauchsstrom von LED ist nicht mehr, als 80% des Nennwertes, besonders für die Anzeige mit kleinem Abstand zwischen den Händen, wegen der schlechten Wärmeableitungszustandes, der gegenwärtige Wert verringert werden sollte.
• Mischlicht: die gleiche Farbunterschiedliche Helligkeit der LED benötigt Mischlicht oder entsprechend dem Entwurf von getrennten Regeln der Illustrationen, um Lichter einzufügen, um zu garantieren dass der ganze Schirm jeder Farbhelligkeitsübereinstimmung. Wenn es ein Problem in diesem Prozess gibt, erscheint er das teilweise füllende inkonsequente Phänomen des Bildschirms, beeinflußt direkt den Anzeigeneffekt von LED-Bildschirm.

Kundendienstsystem

die ganze Maschinengarantie für 1-jähriges, für das Leben! Während der Garantie können alle mögliche Teile, die geschädigt werden, wir ersetzt oder reparierten sie für freies.

Regelmäßig sammeln die Besuchskunden, zum des Gebrauches von der Situation zu verstehen, Kundenmeinungen!

Versehen Sie regelmäßig Kunden mit den spätesten Fertigungstechnik- und Ausrüstungsinformationen!
