Produktdetails:
Zahlung und Versand AGB:
|
Name: | Auswahl- und Platzmaschine | Garantie: | 1-jährig |
---|---|---|---|
Länge: | 3100mm | Breite: | 2300mm |
Höhe: | 1550mm | Gesamtgewicht: | 1700kg |
Markieren: | längere Streifen SMT-Auswahl und Platzmaschine,Streifen der Visionsausrichtung LED,der Maschine herstellt |

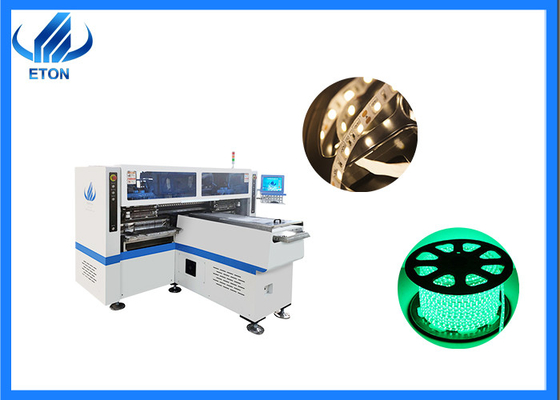

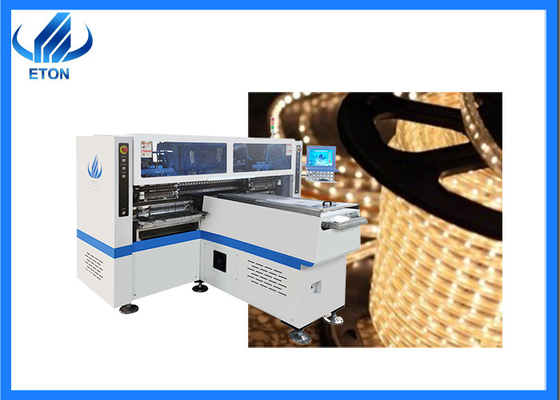

SMT-Auswahl und Platzmaschine für längeren LED-Streifen mit der Kapazität schnell
Produkt-Beschreibung
HT-T9 SMT Auswahl und Platzmaschine hat ultraschnelle Produktionskapazität und entwickelt besonders, sich um Draht-freie flexible helle Streifen LED zu produzieren. Funktion-orientiert.
Zweitens verglichen mit anderen SMT-Platzierungsmaschinen, die die mehrfache Fütterung von langen LED-Streifen erfordern, kann das Modell T9 das Brett auf einmal einziehen, Platzierungszeit verringern und Produktions-Leistungsfähigkeit verbessern.
Parameter
Visions-System | |
Nr. der Kamera | 5 PCS (Digitalkamera) |
Visionsausrichtung, KENNZEICHEN-Korrektur | |
Wiederholen Sie die Befestigung von Präzision | ±0.02mm (Wiederholungspräzision) |
Befestigung von Höhe | ≦5mm |
Befestigung von Geschwindigkeit | 200000~250000 CPH |
Komponenten | LED 3014/3020/3528/5050 und Kondensatoren, Widerstände, Brückengleichrichter, etc. |
Komponenten-Raum | 0.5mm |
Nr. der Zufuhr-Station | 68 PCS |
Nr. des Kopfes | 68 PCS |
Energie | 380AC 50 HZ |
Leistungsaufnahme | 6kw |
Betriebsumgebung | 23℃±3℃ |
Förderer-Getriebe | Max Length: 1200 Millimeter |
Übertragungsgeschwindigkeit | >500 mm/sec |
Übertragungsrichtung | Einzeln (das rechte left→ oder das right→ verließen) |
Getriebe-Modus | On-line-Antrieb |
Positionierung von Weise | Optisch |
Luftzufuhr | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Satz des BewegungsSteuerkarte-Moduls 1 | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, z-Achsen-Antriebsweise | Leistungsfähiger magnetischer linearer motor+-Servomotor |
Fütterungsweise | Elektrische Zufuhr mit doppeltem Motor |
Operationsschritte des halbautomatischen Druckers
Vorbereitung vor dem Druck: nehmen Sie die Stahlmasche mit dem gleichen Modell und Spezifikation als PWB, nehmen Sie die Schablone als Beispiel, säubern Sie die Stahlmasche und der Druck der Tabelle mit PlattenWaschwasser, die Stahlmasche zu bewegen, um die Stahlmasche vollständig in Einklang zu machen mit PWB, regeln die Druckvorgang, nehmen die Auftauenlötpaste, rühren sie mit einem rührenden Messer für 3-5 Minuten, es bis 1-2cm der Stahlmasche gleichmäßig abzuwischen, und die Breite kann das PWB vollständig umfassen. Nach Drucken überprüfen Sie, ob es fehlendes Drucken gibt, schließen Sie die Operation nach Drucken ab, säubern Sie die Werkzeuge und weg von der Stromversorgung sich zu drehen.
Firmendatei
Seit seiner Einrichtung im Jahre 2011, hat ETON gewordenes der Führer im globalen photoelektrischen Hochgeschwindigkeits-Mounter nach fast zehn Jahren Entwicklung. Die Hochgeschwindigkeitsmaschine, die durch ETON entwickelt wird, hat den Marktpreis von LED-Lampen geändert, verschiedene Zertifikate und beantragt mehr als 100 Erfindungspatente erreichte.
FAQ
Q1: Wie man zahlt, nachdem das Produkt gekauft worden ist?
: Für Zahlung stützen wir nur L/C und T/T zur Zeit. Wenn Sie T/T wählen, müssen Sie 30% Anzahlung machen, und die restliche Menge wird vor Versand gezahlt.
Q2: Was ist der Anwendungsbereich Ihres Produktes?
: Unsere Produkte haben große Vorteile in der Produktion von LED-Lampenfahrern und von Lichtquelle. Wenn Sie ein LED-Lampenhersteller sind oder auf diese Industrie übertragen werden, können wir Sie mit mehr Informationen versehen.
