Produktdetails:
Zahlung und Versand AGB:
|
| Modell: | YT202s | Länge: | 2788mm |
|---|---|---|---|
| Breite: | 1686mm | Höhe: | 1375mm |
| Gesamtgewicht: | 1700kg | Maximale PWB-Größe: | 500*450mm |
| Markieren: | LED-Lichter smt Platzierungsmaschine,20 Köpfe smt Platzierungsmaschine,Doppelmontage-Maschine der modus-Gruppen-LED |
||

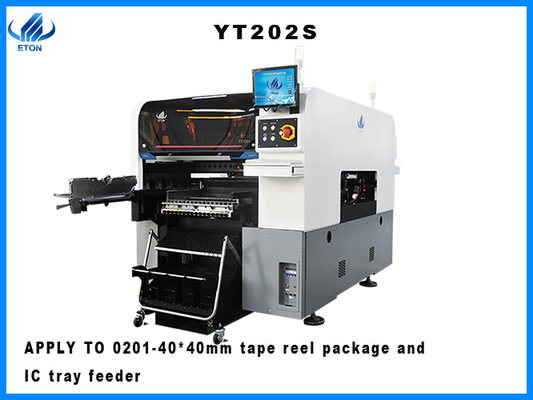

LED-Licht-PWB, das Auswahl- und Platzmaschine verarbeitet
Maschinen-Einleitung
Gruppe des Doppel-modus 1.Yt202s, passend für die größte PWB-Brettgröße von 500 * 450mm
Passend für alle Arten LED-Lampen, LED-Birne, DOB-Birne, Gremiumslampe, downlight, Straßenlaterne, Bildschirm, Leiterplatte, usw.
Oberteil der Maschine 2.The von yt202s ist Schwarzweiss. Die Kamera, die durch yt202s benutzt wird, ist die Spitzenmarke in China - Hikvision. Das Maschinenoberteil ist an sich entworfen. Die x- und y-Äxte sind Linearmotoren. Die Linearmotoren machen die Befestigungsgenauigkeit höher, die Nutzungsdauer länger, und die Produktionskosten setzten herab. Dieses erhöht den Produktionsplan
3.Yt202s20, das Köpfe, mit einer Kapazität von 80000cph anbringen, und das kleinste Teil, das für Montage passend ist, ist 0201. Sie kann BGA, CSP und andere Ballgitterreihen identifizieren
Ausgerüstet mit doppelter vorangegangener intelligenter Zufuhr und Laufkatze, verwirklicht es die nicht Wartebefestigungs-, nicht Wartefütterung und die Fütterung und verbessert erheblich Produktions-Leistungsfähigkeit
Zwei Arme und zwei Köpfe, 10 Saugdüsen für jeden Kopf, 20 Saugdüsen für jeden Kopf, flexible PWB-Aufbereitungskapazität, können zwei verschiedene Produkte gleichzeitig produzieren, wenn ein Kopf aufhört zu arbeiten, der andere Kopf sind nicht betroffen.
Technischer Parameter
| PWB-板尺寸 /PCB sized* W) | 最大尺寸 maximale Größe: 单板 500mm*450mm (einzelnes PWB) 双板 500mm*300mm (Doppeltes PWB) 最小尺寸 minimale Größe: 50mm*50mm |
| PWB-板厚度 /PCB Stärke | 0.5-4.5mm |
| PWB-板固定方法 /PCB Festklemmen | 气缸夹板, 轨道宽度可调 /Cylinder, das, Spurbreite justierbar festklemmt |
| 定轨方式 /Rail | 双轨双臂 (1 轨 4 轨为固定轨道)/2 Schiene, 2 Böcke (Schiene 1,4 sind reparierte Schiene) |
| 系统 /System | Windows 7 |
| 软件 /Software | 自主研发/R&D unabhängig |
| 生产管理 MES 系统 /Production System Managements MES | 提供要求定制 (选配项)/besonders angefertigt (Wahl) |
| 离线编程 /Offline Programmierung | W/Available |
| 相机数量 /No. der Kamera | 4 套/4 Sätze (数字相机 Digitalkamera) |
| 固定飞拍识别元器件 /Bottom Visions-Kameraanerkennung | |
| 视觉对位 +MARK 校正 /Vision alignment+Mark Korrektur | |
| 重复精度 /Repeat Präzision | ± 0.02mm |
| 贴片高度 /Mounting Höhe | w20mm |
| 贴片速度 /Mounting Geschwindigkeit | 80000CPH (本公司最优条件下) (optimale Geschwindigkeit) |
| 贴装零件范围 /Components Strecke |
0201 〜 40*40mm 封装料及 IC-背包料 Bandspulepakete der Minuten-0201 ~40*40mm und IC-Behälterzufuhr etc. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| 使用环境 /Operating Umwelt | 23°C 土 3°C |
| 传输方向 /T „ansmission Richtung | 标准 (单向) /Standard: Einzelne Richtung |
| 传送方式 /Transmission Modus | 在线 /Online Antrieb |
| 定位方式 /Position Modus | 光学 /Optical |
| 耗气量 /Ai „Verbrauch | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 电气控制 /Electrical Steuerung | ETON-自主研发 /Independent Forschung und Entwicklung durch ETON |
| Satz des 运动控制卡模块 1 套 /Motion Steuerkarte-Moduls 1 | ETON-自主研发 /Independent Forschung und Entwicklung durch ETON |
| XYZ-轴驱动方式 /X, Y, z-Achsen-Antriebsweise | 高端磁悬浮电机 + 伺服电机 /High-end magnetischer Motor Linearmotors +Servo |
| 可放置送料器数 >/No. der Zufuhrstation | 双边送料器台车站位 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘), 根据产品需要送料器台车与 IC-背包可自由切换 (背包选配)/doppelter Seitenankernwagenschlitz 32PCS, Bandspulepakete: 64PCS (Simplexankern-Wagenschlitz 16PCS, Bandspulepakete: 32PCS), frei schaltend zwischen dem Ankoppeln der Wagen und IC-Behälter feederdC Behälterzufuhr: Wahl) |
| 吸嘴安装数 m/No. von Köpfen | 双边 20PCS (单边 10PCS) /Double Seite: 20pcs (Simplex: 10pcs) |
| 送料方式 /Feeding Weise | 双头智能送料器 /Intelligent Doppelt-Hauptzufuhr |
ETON-Einleitung
Eton hat mehr als 10 Jahre Erfahrung in der SMT-Industrie, hat 52000 Quadratmeter des Industrieparks in Jiangxi-Provinz, hat sein eigenes unabhängiges r- u. d-Team und stützt CNC u. Soem
Unser Service
Solange Sie unsere Maschinen kaufen, stützen wir Ingenieure, um sie am Ort zu installieren kostenlos. Während des Garantiezeitraums werden alle Teile kostenlos geschädigt und ersetzt. Wir stützen on-line-Videounterricht 24 Stunden pro Tag und stützen lebenslangen freien Software-Aktualisierungs-Service. Wir haben lokale Ingenieure und Büros in Indien und in Ägypten, und der Service ist sehr bequem.
FAQ
Q: Haben Sie ein Produktbescheinigungszertifikat?
: Unsere Produkte haben CCC, CER, SRIA-Bescheinigung.
Q: Wie über den Kundendienst? Wie über die Garantie?
: Wir haben ein Team von den Berufsingenieuren, zum Ihrer Probleme zu lösen. Alle mögliche Teile, die Reparatur und Ersatz erfordern, sind freies ofcharge während des Garantiezeitraums. Wir können Sie mit Training und Vor-Ort-Installation auch versehen, und Stützfernbedienung der Maschine, die Maschine benutzt die chinesische und englische Schnittstelle, sehr einfach zu benützen.
Q: Sind Sie eine Geschäftsfirma oder ein Hersteller?
Wir sind ein Berufshersteller, der auf Siebdrucker, SMT-Maschine, Auswahl-und Platz-Maschine, Rückflut-Ofen, SMT-Fertigungsstraße und andere SMT-Produkte spezialisiert wird.
