Produktdetails:
Zahlung und Versand AGB:
|
Modell: | HT-E8S-1200 | Maß: | 2550*1650*1550mm |
---|---|---|---|
Garantie: | 1-jährig, 12 Monate | Name: | SMD Chip Mounter, SMT wählen aus und setzen Maschine |
Anwendung: | SMD-Fertigungsstraße, SMT-Montage-tireur-Maschine, SMT-Fertigungsstraße, für SMT-Maschine | Stromversorgung: | 380V 50HZ |
Bedingung: | 100% ursprünglich, nagelneu | Produktname: | Versammlungs-Maschine der Platz-Maschinen-\ LED Mounter \ LED, automatischer SMT-Montage-tireur, SMT |
Gewicht: | 1700KG | Befestigung von Geschwindigkeit: | 45000 CPH |
Art: | Automatisch | Verwendung: | Leiterplatte-Versammlung, SMT-Montage-Maschine, SMD, LED |

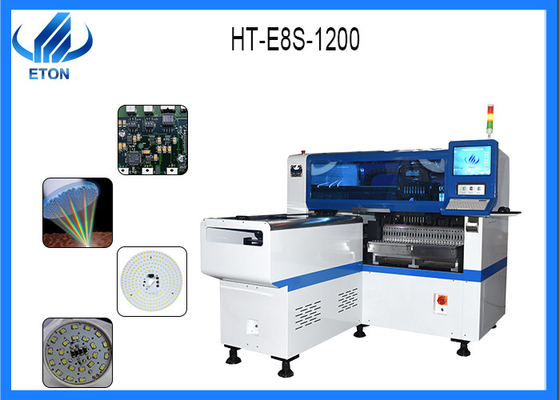

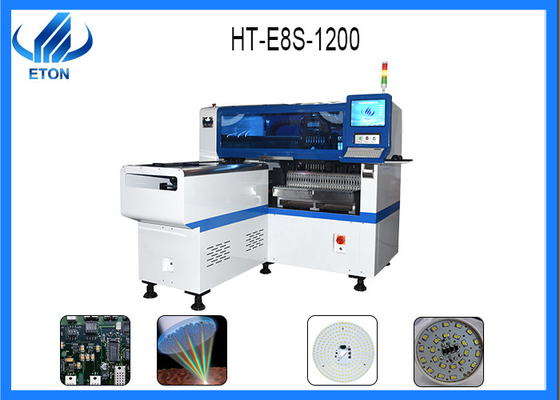

SMT-Auswahl und Platzchip mounter in geführter Leichtindustrie für geführte Birne, dob-Birne, etc.
Technischer Parameter
Maß: 2550*1650*1550mm
Gesamtgewicht: 1700kg
PWB-Längen-Breite: Maximal: 1200*500mm Minute: 100*100mm
PWB-Stärke: 0.5-5mm
No.of-Kamera: 2sets der importierten Kamera
PWB Festklemmen: Justierbarer Druck pneumatisch
Befestigung des Modus: Gruppensammeln und unterschiedliches placingseparate und die Platzierung trennen auswählen
Software: R&D unabhängig
Befestigung von Präzision: ±0.04mm
Befestigung von Höhe:<15mm>
Befestigung von Geschwindigkeit: 45000 CPH
Komponenten: LED, Kondensatoren, Widerstände, IC, geformte Komponenten, etc.
Übertragungsrichtung: Beides Richtung (Wahl)
Exklusive patentierte Technologie
Fütterungssystem der elektronischen Zufuhr.
Visionsausrichtungs-Flugidentifizierungen, Kennzeichenkorrektur.
Materielle Neuladenfunktion ohne Unterbrechung
Selbst-Optimierung nach den Koordinaten erzeugt, etc.
SMT-Prozess
Drucker 1.stencil: Lötpaste wird auf dem PWB durch Schablonendrucker verfehlt
2.mounter: die Funktion ist, die Oberflächenbergkomponenten zum PWB in die richtige Position anzubringen. Die Ausrüstung, die benutzt wird, ist eine SMT-Maschine, gelegen in der SMT-Fertigungsstraße hinter der Siebdruckmaschine.
3.Curing: die Funktion ist, den Kleber zu schmelzen, damit die Oberflächenversammlungskomponenten fest zum PWB-Brett verpfändet werden. Die Ausrüstung, die benutzt wird, ist ein kurierender Ofen, gelegen in der SMT-Fertigungsstraße auf der Rückseite der SMT-Maschine.
Löten 4.Reflow: die Funktion ist, die Lötpaste zu schmelzen, damit die Oberflächenversammlungskomponenten und PWB-Brett fest zusammen verpfändeten. Die benutzte Ausrüstung ist ein Aufschmelzlötenofen, der hinter der Maschine SMTs SMT in der Fertigungsstraße ist.
5.cleaning: seine Rolle ist, das PWB-Brett auf den schädlichen schweißenden Rückständen wie Flussabbau oben zusammenzubauen. Die Ausrüstung, die benutzt wird, ist eine Waschmaschine, die Position kann nicht geregelt werden, kann online sein, kann nicht online sein.
6.detection: seine Rolle ist, das PWB-Brett für schweißende Qualitäts- und Versammlungsqualitätsentdeckung zusammenzubauen. Die benutzte Ausrüstung schließt Lupe, Mikroskop, on-line-Prüfgerät (IuK), fliegendes Nadelprüfgerät, automatischer optischer Test (AOI), Röntgen-Untersuchungs-System, Funktionsprüfgerät und so weiter mit ein. Standort entsprechend dem Bedarf der Entdeckung, kann im passenden Platz auf der Fertigungsstraße konfiguriert sein.
7.repair: seine Rolle ist, den Ausfall der PWB-Brettüberarbeitung zu ermitteln. Die benutzten Werkzeuge sind Lötkolben, Reparaturarbeitsplatz, konfigurieren ETC… überall in der Fertigungsstraße.
