Modell: | YT202 | Garantie: | 1-jährig, 12 Monate |
---|---|---|---|
Name: | SMD Chip Mounter, SMT wählen aus und setzen Maschine, SMT Chip Mounter | Anwendung: | SMD-Fertigungsstraße, SMT-Montage-tireur-Maschine, SMT-Fertigungsstraße, für SMT-Maschine |
Stromversorgung: | 380V 50HZ | Bedingung: | 100% ursprünglich, nagelneu |
Produktname: | Versammlungs-Maschine der Platz-Maschinen-\ LED Mounter \ LED, automatischer SMT-Montage-tireur, SMT | Gewicht: | 1700KG |
Befestigung von Geschwindigkeit: | 90000 CPH | Verwendung: | Leiterplatte-Versammlung, SMT-Montage-Maschine, SMD |
Maß: | 2317*1376*1762mm | Zufuhren: | 32pcs |
Kopf: | 10PCS | ||
Markieren: | LED-Produktions-Auswahl- und -platzmaschinen,Köpfe der Auswahl- und Platzmaschine 10,Köpfe der LED-Montage-Maschine 10 |

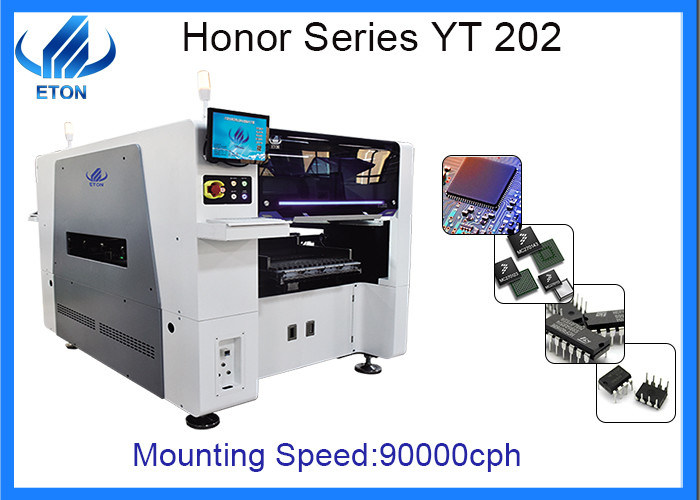

Köpfe LED der Auswahl- und Platzmaschine 10 Elektronik-Produktions-Maschinerie
Produkt-Details
Vorbildliches Number: YT202
Maß: 2317*1376*1762mm
Köpfe: 20pcs
Gewicht: 1700kg
Befestigung von Geschwindigkeit: 90000CPH
Energie: 380AC 50HZ
Zufuhr: Modul des Doppelten 32pcs
PWB-Größe:
Max: 500*450mm (einzelnes PWB-)/500*300mm (Doppelt-PWB)
MINUTE: 50*50mm
PWB-Stärke: 0.5-4.5mm
Kern-Komponenten: Motor
Marke: ETON
Sichtkamera: 4set der importierten Kamera
Ursprungsort: Guangdong, China
Garantie: 1-jährig
Über PCBA
Prozess und Technologie
1. Verstärken: 1. V-geschnitten verbinden Sie: der Gebrauch der Segmentationsmaschine, diese Methode des Segmentationsabschnitts glatt, kein schlechter Einfluss auf den folgenden Prozess.
2. Benutzen Sie Verbindung des Splintlochs (Briefmarkeloch): müssen Sie den Grat nach Bruch betrachten und ob der PFEILER-Prozess auf der Verpfändungsmaschinen-Befestigungsstabilität, auch betrachten sollte ob die Auswirkung der Steckverbindung über der Bahn und ob die Versammlungs-Versammlung.
PWB-Material:
Temperatur Holzfaserplatte Zehner-Klub, G11, FR4, FR5 PWBs SMT und PFEILER, kleine Auswirkung THT-Temperatur verhältnismäßig.
3. Der Einfluss der Verdrahtung des Auflagenverbindungsstücks und die Durchlochposition auf der SMT-Produktion:
die Verdrahtung des Auflagenverbindungsstücks und die Durchlochposition haben einen großen Einfluss auf den schweißenden Ertrag SMTs, weil unsachgemäße Auflagenverbindungen möglicherweise und Durchlöcher auftreten als ein „Schnäppchen“ Lötmittel, das flüssige Lötmittel wird gesogen aus dem Rückflutofen heraus. Die folgenden Bedingungen sind für die Qualität des Produktes gut:
(1) verringern die Breite des Auflagenverbindungsstücks: wenn es nicht Strombelastbarkeit und PWB-Herstellung Größenbeschränkungen gibt, ist die maximale Breite des Auflagenverbindungsstücks 0,4 Millimeter, oder 1/2 Auflagenbreite, kann kleiner sein.
(2) werden die Auflagen, die an ein großes Gebiet des leitfähigen Bands angeschlossen werden (z.B., Boden, Stromversorgung) vorzugsweise mit einem schmalen Draht nicht kleiner als 0,5 Millimeter in der Länge angeschlossen (Breite nicht größerer als 0,4 Millimeter oder die Breite, die als 1/2 nicht größer ist, füllen Breite auf).
(3) Avoid Verbindungsdrähte von der Seite oder von einer Ecke in die Auflage. Vorzugsweise kommt der Verbindungsdraht von der Mitte der Rückseite der Auflage herein.
(4) sollte das durchgehende Loch nicht oder direkt nahe der Auflage der SMT-Versammlung herein gesetzt werden. Der Grund ist: das durchgehende Loch in der Auflage zieht Lötmittel in das Loch und in das Ursachenlötmittel an, um das Lötmittelgelenk zu verlassen; direkt nahe dem Loch in der Auflage, selbst wenn es einen guten grünen Schutz gibt, es möglicherweise verursacht Kühlkörpereffekt, ändert die gemeinsame Infiltrationsgeschwindigkeit des Lötmittels, es führt zu das Phänomen des Aufrichtens der Tablette, die die normale Bildung des Lötmittelgelenkes hindert, wenn sie ernst ist.
(5) wird die Verbindung zwischen dem durchgehenden Loch und der Auflage vorzugsweise mit einer schmalen Verbindungslinie der Länge nicht kleiner als 0,5 Millimeter gefaltet
FAQ
Q: welche Art des Rohstoffs sollten I vorbereitet für SMT Linie?
: Sie brauchen vorbereitet einschließen hauptsächlich: PWB, Lötpaste, Komponenten, Zufuhren, Düsen etc.
Q: Können Sie ganze SMT-Linie stützen?
: ja können wir ganze SMT-Linie Lösung zur Verfügung stellen, wenn Sie wünschen, wir sind Berufs auf diesem Gebiet.
Q: Warum ihr Maschinenpreis soviel niedriger als Ihr ist?
: Sie sagten, dass es einige Schälmaschinen gibt, die auf dem Markt billiger als wir sind, der existiert, aber ihre Verkaufsstelle ist Preis, und unsere Verkaufsstelle ist Qualität. Wir können Ihnen garantieren die Qualität von ETON-Auswahl und von Platzmaschine, und der Wert ist weit mehr als unser Preis.
