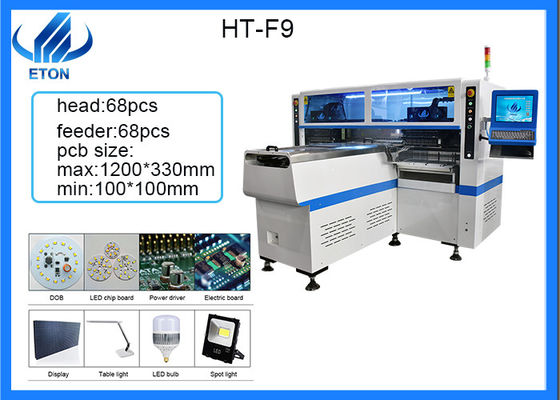

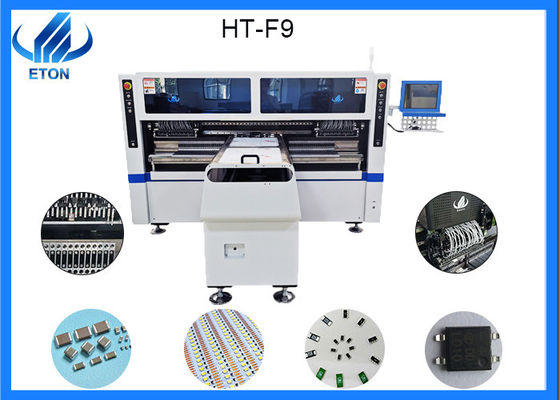

SMT-Montagemaschine treffen auf geführtes Licht, Montagemaschine zutreffen auf geführte 3014,3020,3528,5050, Widerstand, bridgr rectfiers zu

SMT-Montagemaschine treffen auf geführtes Licht, Montagemaschine zutreffen auf geführte 3014,3020,3528,5050, Widerstand, bridgr rectfiers zu

Eigenschaften

Treffen Sie auf das 0,6 M, 0,9 M, 1,2 M steife PWB und 0,5 M, flexibler Streifen 1 M LED zu. Mit 4 Arten Materialien mit der hohen Kapazität gleichzeitig produzieren. verfügbar für Brett mit irgendeinem Anteil LED-Chips und -widerstandes.

Verdoppeln Arm vier modul, 17 Düsen für jedes Anbauteil, kann der Teil A/B/C/D separat oder synchron angebracht werden.

Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.

Exklusive Patenttechnologie: Gruppe zu nehmen und Gruppe zum anzubringen.

Technischer Parameter

Maß: 2700*2300*1550mm

Gesamtgewicht: 1700kg

PWB-Längen-Breite: Maximal: 1200*330mm Minute: 100*100mm

PWB-Stärke: 0.5-5mm

PWB Festklemmen: Justierbarer Druck pneumatisch

Befestigung des Modus: Gruppensammeln und Gruppenplazierung

Software: R&D unabhängig

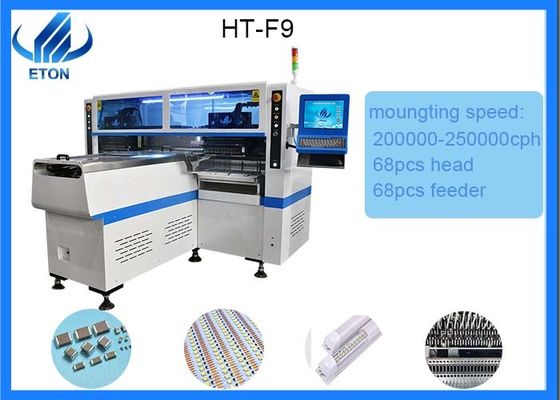

Befestigung von Geschwindigkeit: 200000-25000CPH

Wiederholen Sie die Befestigung von Präzision: ±0.02mm (Wiederholungspräzision)

Befestigung von Höhe: ≦5mm

Komponenten: LED 3014/3020/3528/5050 und Kondensatoren, Widerstände, Brückengleichrichter, etc.

No.of-Kamera: 5pcs

Energie comsumption: 6KW

No.of-Kopf: 68pcs

No.of-Zufuhr: 68pcs

SMT-LINIE

Eigenschaften:

Dichte der Versammlung 1.high, kleines und leichtes von elektronischen Produkten, von Größe und von Gewicht SMT-Komponenten ist nur ungefähr 1/10 der traditionellen Einsteckkomponenten, nach dem allgemeinen Gebrauch SMTs, elektronische Produkte verringern 40% | 60% des Volumens, Gewicht, 60% | 80%.

Zuverlässigkeit 2.High und Anti-Vibrationsfähigkeit. Gemeinsame Defektrate des niedrigen Lötmittels.

Hochfrequenzeigenschaft 3.Good. Verringerte elektromagnetische und Hochfrequenzstörung.

4.easy, zum von Automatisierung zu verwirklichen, verbessern Produktions-Leistungsfähigkeit. Verringern Sie Kosten um 30% | 50%. Sparen Sie Material, Energie, Ausrüstung, Arbeitskräfte, Zeit und so weiter.

Kopf

SMT-Düse, mounter SMTs SMT wird benutzt, um den tatsächlichen Kontakt mit dem Teilfach zu absorbieren und anzubringen. Es gibt Größe, die Basis für seine Klassifikation ist im Allgemeinen die Größe seines Durchmessers.

Material 1.Nozzle:

(1) Plastikdüse: Plastikdüse als der Name schlägt vor, wird das Material der Düse vom Plastik gemacht, ist diese Art der Düse für die Oberfläche des elektronischen Bauelements ungleich passend, oder klebrige elektronische Materialien, der Vorteil der Plastikdüse ist niedrige Kosten, aber das Gummidüsenleben ist nicht, der Bedarf am regelmäßigen Ersatz, es wird empfohlen lang, dass der Kauf der Gummidüse, mehr Gummidüse für Gebrauch kaufen, wenn Abnutzung, direkt ersetzt werden kann.

(2) Diamantstahlsaugdüse: die Vorteile von festem, von dauerhaftem und von bedienungsfreundlichem, aber von teurem, kosteneffektiv ist nicht hoch.

(3) Wolframstahl-Saugdüse: Wolframstahlsaugdüse stark, dauerhaft, aber einfach weiß zu werden, aber, weiß werden auf der Ölstiftbeschichtung, aber auch, fortzufahren zu verwenden.

(4) keramische Düse: keramische Düse ist nicht weiß sehr spröde, aber, einfach zu brechen.

Form 2.Nozzle: Saugdüsenform hat quadratisches Loch, Runde, v-Schlitz, sind allgemeine elektronische Materialien im Allgemeinen - auf dem Markt, können entsprechend der ab Lagersmt-Maschine direkt gekauft werden können sein verfügbar, ist irgendein Brett oben benutzte profilierte Teile, oder große Materialien, muss es zum elektronischen Bauelement hergestellt werden.
