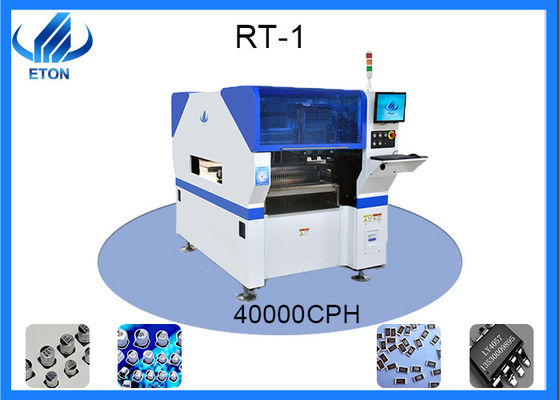

Multifunktions-Auswahl- und Platzmaschine die, die Komponenten in geführte Chips, Kondensatoren, IC anbringt

Multifunktions-Auswahl- und Platzmaschine die, die Komponenten in geführte Chips, Kondensatoren, IC anbringt

Eigenschaften

magnetische Linearmotormultifunktions-Auswahl des Einzel-Moduls und Platzmaschine.

Mountingcomponents: LED-/capacitors/resistors/IC/shapedkomponenten/etc.

Fütterungssystem der elektronischen Zufuhr.

Visionsausrichtungs-Flugidentifizierungen, Kennzeichenkorrektur.

Selbst-Optimierung nach den Koordinaten erzeugt, etc.

Spezifikation:

Maß: 1200*1930*1500mm

Gesamtgewicht: 2000kg

PWB-Längen-Breite: Maximal: 450*350mm Minute: 80*80mm

PWB-Stärke: 0.1-6mm

PWB Festklemmen: Pneumatisch

Befestigung des Modus: Gruppensammeln und unterschiedliches placingseparate und die Platzierung trennen auswählen

Nr. der Kamera: 2 PCS

Befestigung von Präzision: ±0.04mm

Befestigung von Höhe: ≦15mm

Befestigung von Geschwindigkeit: 40000 CPH

Komponenten: LED, Kondensatoren, Widerstände, shapedcomponents, etc.

Leistungsaufnahme: 4kw

Nr. der Zufuhr-Station: 32pcs

Nr. Düsen: 10pcs

Übertragungsgeschwindigkeit: >1000mm/sec

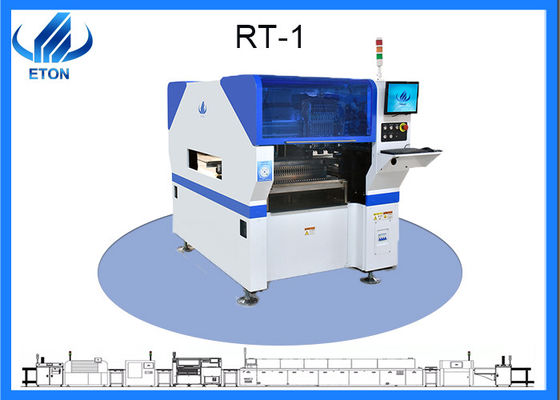

Fertigungsstraße

Bedeutung

1, elektronische Produkte üben Miniaturisierung aus, benutzte vorher perforierte Einsteckkomponenten sind gewesen nicht imstande zu schrumpfen

2, elektronische komplettere Funktion der Produkte, der Gebrauch der integrierten Schaltungen (IC) hat keine perforierten Komponenten insbesondere umfangreich, Hochintegration IC, müssen Oberflächenbergkomponenten benutzen.

3, Massenproduktion, Automatisierung, preiswerte, Großserien-, hochwertige Produkte, zum des Kundenbedarfs zu erfüllen und von Marktwettbewerbsfähigkeit zu erhöhen.

4, die Entwicklung des elektronischen Bauelements, die Entwicklung von integrierten Schaltungen (IC).

5, die Liste der Halbleiterwerkstofftechnologierevolution ist zwingend

Über elektrisches Brett:

Name 1.The der Leiterplatte hat: keramische Leiterplatte, keramische Leiterplatte der Tonerde, keramische Leiterplatte des Aluminium-Nitrids, Leiterplatte, PWB-Brett, Aluminiumsubstrat, Hochfrequenzbrett, starkes dickes Kupferblech, Widerstandbrett, PWB, ultradünne Leiterplatte, ultradünne Leiterplatte, (der kupfernen Ätztechnik) druckend Leiterplatte, ETC…. Das Gebrauchsmuster hat die Vorteile der hohen verdrahtenden Dichte, leichte, dünne Stärke und gut, Eigentum verbiegend.

Bretter 2.Circuit werden in Einzelplatte, Doppelplatte und Multiplattenbretter durch die Anzahl von Schichten unterteilt

(1) Einzel-Platte, auf dem grundlegendsten PWB, die Teile werden auf eine Seite konzentriert und die Drähte werden auf die andere Seite konzentriert. Weil der Draht nur auf einer Seite erscheint, wird es ein einseitiges PWB genannt

(2) die Doppel-Platte ist die Erweiterung der Einzelplatte, wenn die einlagige Verdrahtung den Bedarf von elektronischen Produkten nicht erfüllen kann, der Gebrauch der Doppelplatte

(3) ist ein mehrschichtiges Brett ein Druckbrett mit lamellierten drei oder leitfähigere Grafikschichten und -Isoliermaterialien separat, und die leitfähigen Grafiken verbinden sich entsprechend den Anforderungen untereinander.
