Produktdetails:
Zahlung und Versand AGB:
|
| Name: | SMT-Montagemaschine | Garantie: | 1-jährig |
|---|---|---|---|
| Länge: | 2788mm | Breite: | 1686mm |
| Höhe: | 1375mm | Gesamtgewicht: | 1700kg |

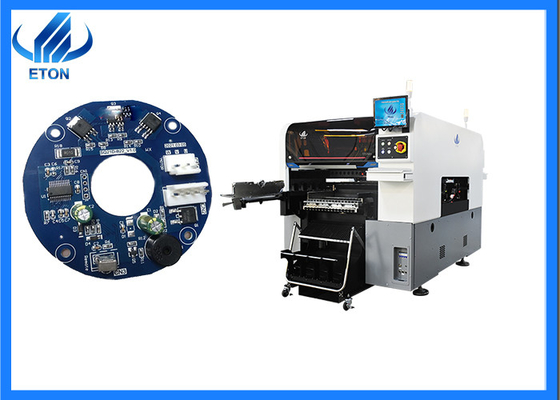

PWB-dirver Brett SMT-Montagemaschine auf elektrisches Produkt und LED-Lichter zutreffen
Produkt-Beschreibung
| YT202SMT-Platzierungsmaschine, super bedienungsfreundliche LED-Anzeigenplatzierungsmaschine, minimale Platzierung 0201, die maximale Platzierung 20mm, passende für komplexe Komponenten wie BGA, CSP, PLCC und andere Verpackungsmaterialien, zusätzlich zu einfachen LED-Lichtern, dort sind auch verschiedene Haushaltsgeräte. |
| Diese Maschine ist eine Doppel-modulplatzierungsmaschine, mit zwei Wirten in einem System, das unabhängig Steuerung jeder Platzierungskopf kann. Ein einzelner Platzierungskopf hat 10 Saugdüsen, also hat diese Maschine insgesamt 20 Saugdüsen, die in zwei identische PWB-Bretter gleichzeitig sein können, die ideale Produktionskapazität ist 80000CPH. |
Eigenschaft
| Maschinenhöhepunkte | Multi modularer Hochgeschwindigkeitskopf: Nehmen Sie multi modularen Hochgeschwindigkeitskopf an, treffen Sie auf breitere Teilstrecke ultra kleinen Chip 0201 〜 40*40mm großen Chips zu. |
| Modularer Kopf: Spindeln jedes Moduls 10, hoch? Geschwindigkeit und intelligentes mit heller Kompaktbauweise. | |
| Nagelneue Flug-Visions-Kamera: Verbessern Sie Anerkennung performance.size bis 40mm*40mm, treffen Sie auf BGA oder CSP etc. zu. | |
| Vakuumfühler: Jeder Platzierungskopf mit unabhängiger Untersuchungsfunktion, die die Stabilität der Ausrüstung und das r-eliability des Produktes verbessert. | |
| Flexible Produktion | Optische Anerkennungs-Kamera: Komponenten mit Größe kleiner als 40 * 40mm oder Höhe kleiner als 20mm können an Hochgeschwindigkeits- und Hochpräzisionsidentifizierung gewöhnt sein |
| Hohe Zuverlässigkeit |
Nagelneuer selbst-entwickelter Hochpräzisionsplatzierungskopf. Markierungserkennungskamera hohe Genauigkeit des Mähdreschers mit örtlich festgelegter Flugvisionskamera, stellen Platzierungsgenauigkeit sicher. Der Platzierungskopf, unabhängige Vakuumentdeckung anzunehmen, verbessern Platzierungsleistung. Offline-programming.save-Zeit des Wechselzyklus. Intelligentes Teach-in-Funktion des Software-Als und Funktion der automatischen Optimierung. |
Gerät
Ist vorbildliche SMT Platzierungsmaschine YT202S weitverbreitet:
Zuerst ist seine Präzision sehr hoch, kann die kleinste SMD-Komponente in 0201 sein, und sie kann Präzision IC-Verpackungsmaterialien, wie BGA, CSP, PLCC, etc. auch anbringen.
Zweitens wird jede unabhängige Düse durch einen unabhängigen Servomotor gesteuert und kann in jedem möglichem Winkel gedreht werden, also kann irgendein elektronisches Produkt angebracht werden.
Die Hauptgründe für fliegende Teile im SMT-Platzierungsprozeß sind, wie folgt:
Teilstärke wird falsch eingestellt. Wenn die Stärke der Komponente dünn ist, aber die Einstellung in der Datenbank Stärke genannt wird, wird die Saugdüse, bevor die Komponente die Auflagenposition erreicht, und die X.Y-Tabelle geregelt auf den PWB-Bewegungen an einer hohen Geschwindigkeit niedergelegt und verursacht Trägheitsflug, also sollte die Teilstärke richtig eingestellt werden.
Die PWB-Stärke wird falsch eingestellt. Wenn die tatsächliche Stärke des PWBs dünner ist, aber die Datenbankeinstellung stärker ist, können die Platzierungsmaschinenstützstifte das PWB nicht während des Produktionsverfahrens völlig anheben, und die Komponenten fallen möglicherweise unten, bevor sie die Auflagenposition, mit dem Ergebnis der fliegenden Teile erreichen.
PWB-Verholen, das die Toleranz der Platzierungsmaschine übersteigt, kann fliegende Teile auch verursachen.
FAQ
Q1: Was ist die minimale Befestigungsgenauigkeit Ihres Produktes?
: Unsere Produkte können in Multifunktionsmaschinen und spezielle Maschinen unterteilt werden. Die kleinsten Komponenten, die zu jeder Maschine befestigt werden können, sind unterschiedlich. Wenn Sie mehr kennen möchten, können Sie mit mir durch die Kontaktdaten an der Unterseite in Verbindung treten. Ich versehe Sie mit mehr Informationen über SMT Mounter.
Q2: Was ist die optimale Kapazität Ihrer Produkte?
: Das tatsächliche Produkt des mounter in dieser Industrie wird konservativ geschätzt, um 60% der optimalen Produktionskapazität zu sein, aber aller es hängt vom Produkt, das Sie tun möchten, VON PWB-Entwurf, von der Teilart, von der Teilquantität, von etc. ab.
