Hohe Präzision führte Anzeigen-Auswahl und Platz-Maschine Wenden Sie bis 0201~40*40mm Komponenten an
Auswahl-und Platz-Maschineneigenschaften:
1.Brandnew selbst-entwickelte Hochpräzisionsplatzierungskopf
Kopfflug-Visionskamera der Präzision 2.High-speed nehmen das Bild der Platzierung accordingly.improve die Geschwindigkeit und die Genauigkeit von Platzierung 3 gefangen
3,10 Köpfe, der Platzierungskopf, unabhängige Vakuumentdeckung anzunehmen, verbessern Platzierungsleistung, welche die optimale Geschwindigkeit 40000cph erreichte.
4.Components: Treffen Sie auf 0201~40*40mm Bandspulepaket zu.
Verbessern Sie Anerkennungsleistung, Größe bis 40*40mm, treffen Sie auf BGA oder CSP usw. zu
Zeit 5.Offline programming.save des Wechselzyklus • Intelligentes Teach-in-Funktion des Software-Als und Funktion der automatischen Optimierung.
System 6.Feeder: Intelligente elektrische Zufuhr.
Maschinenparameter:
| Modell |
YT101S |
| Maß (L*W*H) |
2154*1376*1762mm |
| Gewicht |
1700kg |
| PWB-Längenbreite |
Maximale Größe: 500*350mm |
| PWB-Stärke |
0.5~4.5mm |
| Wiederholungspräzision |
±0.02mm |
| Befestigung von Höhe |
≤20mm |
| No.of-Kamera |
2PCS |
| Visionsausrichtung, Kennzeichenkorrektur |
| Komponentenstrecke |
Minute 0201~40*40MM verpackt und IC usw. |
| Schiene |
Schiene 1 wird repariert |
| Leistungsaufnahme |
380AC50HZ 4KW |
| Optimale Befestigungsgeschwindigkeit |
40000CPH |
| Nein. Von der Zufuhrstation |
16 PCS, Bandspulepakete 32 PCS |
| Nein. Vom Kopf |
10 PCS |
| Fütterungsweise |
Intelligente doppelte Hauptzufuhr. |
Maschinenhauptteil:
1. Befestigung von Köpfen: Nachdem die Düsen installiert ist, nehmen Sie das Material und die Komponenten anbringen.
2. Die Zufuhrstation: wird verwendet, um die Zufuhr zu setzen.
3. Software: Die Software ist die Gehirnsteuerung der Maschine, die Operation der Maschine kann das Platzierungsprogramm programmieren.
4. Widerstandkette: Wickeln Sie den Draht ein, um die Übersetzung des Drahtes sicherzustellen, Abnutzung zu verringern und die Nutzungsdauer auszudehnen.
5. Flugidentifizierungskamera: Machen Sie ein Foto der Komponenten aufhob durch den Kopf, vergleicht das Platzierungsprogramm, das vorher mit der Kennzeichenkamera erfolgt ist, und berechnet, ob es notwendig ist, die positiven Komponenten zu entschädigen.
6. Elektronmagnetventil: Das Magnetventil der Platzierungsmaschine kann mit verschiedenen Stromkreisen zusammengebracht werden, um die gewünschte Steuerung zu erzielen, und die Genauigkeit und die Flexibilität der Steuerung können garantiert werden.

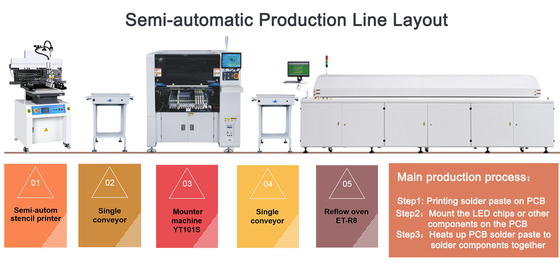

SMT-Fertigungsstraße:
Als große Firma hat unser Unternehmen mehr, als 20 Jahre Erfahrung in SMT-Maschinen Feld, wir Sie mit kompletter Linie Lösungen versehen können.
Hauptprozeß:
Drucker des Schrittes 1Stencil: Druck der Lötpaste auf PWB
Auswahl des Schritt-2 und Platzmaschine: Befestigung von Komponenten an PWB
Rückflutofen des Schritt-3: Heizung die Lötpaste mit PWB zum Schweißen der Komponenten auf PWB
Anwendung:
Diese Maschine kann an den Komponenten angewendet werden, die so klein wie 0201 und so groß sind wie 40mm und kann BGA, CSP und andere Ballgitterreihen auch anbringen.
Das Endprodukt ist nicht nur LED-Lichter (wie geführte Birne, hinunter helle, Leiterplatte, Energiefahrer usw.) aber auch komplexere PCBA-Bretter, wie genauere Anzeige P2.5, P3.91 etc.
Verpackung:
Verpackung: Standard ist Plastikfilmverpackung die Maschine LED SMT, dann Last in ein 20" Behälter; Holzkisteverpackung kann besonders angefertigt werden.
Lieferung: die Prüfung, 35-40 Tage nach 30% T/T Vorauszahlung, sollte Käufer kommen zu kontrollieren, wenn wir das Nachlaufen, prüfen, zahlen den 70% Betrag vor Lieferung.
FAQ:
1.Why sollte Sie von uns nicht von anderen Lieferanten kaufen?
Wir sind High-Techer Berufshersteller von SMT-Maschine mit mehr als 10 Jahren mit guter Qualität und Ansehen. Wir haben reiche Erfahrung im helfenden Kunden, zum der neuen Fabrik und der neuen Leitung zuzuschalten. „Berufs, hoch-effektiv,“ sind unsere Vorteile kostensparend.
2.Is Ihre Programmschnittstelle auf englisch?
Englische Schnittstelle und chinesische Schnittstelle sind beide verfügbar.
3.This, das erste mal ich diese Art der Maschine verwende, ist zu benützen ist einfach?
Ja. Es gibt englisches Handbuch- und Führervideo, das Ihnen zeigen, wie man Maschine benutzt.
Wenn es irgendeinen Zweifel bei dem Betreiben der Maschine gibt, glauben Sie bitte in Verbindung treten mit uns frei.
Wir erbringen auch Übersee-Vor-Ort-Service.
4.Does der Preis schließen Ersatzteile ein (Düse und Zufuhr)?
Unterschiedlicher Kunde hat verschiedene Anforderungen an Ersatzteile, es ist nicht angemessen zu den Kunden, im gleichwertigen Preis für Ersatzteile hinzuzufügen. So fügen wir nicht die Ersatzteilkosten auf Preis hinzu. Und Preis ist nur für Maschine.
