Produktdetails:
Zahlung und Versand AGB:
|
| Länge: | 2788mm | Breite: | 1686mm |
|---|---|---|---|
| Höhe: | 1375mm | Gesamtgewicht: | 1700kg |
| PWB-Stärke: | 0.5-4.5mm | No.of-Kamera: | 4pcs |
| No.of-Zufuhrstation: | 32pcs | No.of-Köpfe: | 40pcs |
| Markieren: | Auswahl- und Platzmaschine mit 120000 CPH,Smt ICs Tray Feeder Platzierungsmaschine,Kamera 4PCS SMT-Platzierungsmaschine |
||

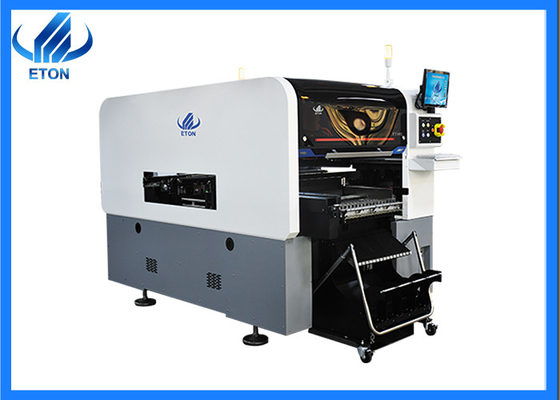

120000CPH wählen aus und setzen Maschine anwenden 0201-10mm Band rell Paket- und IC-Behälterzufuhr
Eigenschaft
1. Hochgeschwindigkeitsintegrierter Befestigungsallgemeinhinkopf, 40 Köpfe, jeder Kopf wird durch einen unabhängigen Motor, unter Verwendung einer doppelten Reihenmatrixart gesteuert, bilden die ersten 10 Köpfe ein Modul, 20 Ansaughöhen, und die doppelte Modusgruppe hat 40 Ansaughöhen
2. Neue örtlich festgelegte Luftbildkamera: verbessern Sie die Anerkennungsleistung, und erweitern Sie die Größe der entsprechenden Komponenten, die an der hohen Geschwindigkeit bis 10*10mm installiert sind
Kennzeichenkamera: ein Hochpräzisionskennzeichen-Kameraerkennungssystem, das die DreiFARBbeleuchtungs-Anerkennungsmethode annimmt, ist- für jedes mögliches Formkennzeichen und Linse (Blaulichtscannen) passend und hat eine breite Palette von Anwendungen
Festnetzscan-Kamera: durch Hochgeschwindigkeitsfluganerkennungskamera kann sie mehrfache Hauptbilder schnell auf einmal sammeln, Sichtkalibrierung der Teilbildlage, Ausrichtungskorrektur durchzuführen, und die Höhe der Lichtquelle kann justiert werden
3.PCB
Maximale Größe: 500*450mm (einzelnes PWB)
500*300mm (Doppeltes PWB)
Minimale Größe: 50*50mm
Parameter
| 线路板 /PCB | |
| PWB-板尺寸 /PCB Größe (L* W) | 最大尺寸 maximale Größe: 单板 500mm*450mm (einzelnes PWB) 双板 500mm*300mm (Doppeltes PWB) 最小尺寸 minimale Größe: 50mm*50mm |
| PWB-板厚度 /PCB Stärke | 0.5-4.5mm |
| PWB-板固定方法 /PCB Festklemmen | 气缶 I 夹板, 轨道宽度可调 /Cylinder, das, Spurbreite justierbar festklemmt |
| 定轨方式 /Rail | 双轨双臂 (1 轨 4 轨为固定轨道)/2 Schiene, 2 Böcke (Schiene 1,4 sind reparierte Schiene) |
| 系统 /Sy Stamm | Windows 7 |
| 软件 /Software | 自主研发/R&D unabhängig |
| 生产管理 MES 系统 /Production System Managements MES | 提供要求定制 (选配项)/besonders angefertigt (Wahl) |
| 离线编程 /Offline Programmierung | 有 /Available |
| 相机数 M/No. der Kamera | 4 套/4 Sätze (数字相机 Digitalkamera) |
| 固定飞拍识别元器件 /Bottom Visions-Kameraanerkennung | |
| 视觉对位 +MARK 校正 /Vision alignment+Mark Korrektur | |
| 重复精度 /Repeat Präzision | + 0.02mm |
| 贴片高度 /Mounting Höhe | W6mm |
| 贴片速度 /Mounting Geschwindigkeit | 120000CPH (本公司最优条件下) (optimale Geschwindigkeit) |

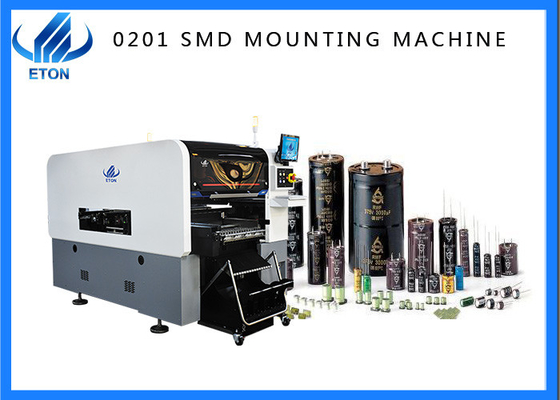

| 贴装零件范围 /Components Strecke | 0201~10mm 封装料及 IC-料 /Min 0201 packagesand IC etc. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| 使用环境 /Operating Umwelt | 23°C±3°C |
| 传输方向 /Transmission Richtung | 标准 (单向) /Standard: Einzelne Richtung |
| 传送方式 /Transmission Modus | 在线 /Online Antrieb |
| 定位方式 /Position Modus | 光学 /Optical |
| 耗气量 /Air Verbrauch | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| 电气控制 /Electrical Steuerung | ETON-自主研 ^/Independent Forschung und Entwicklung durch ETON |
| Satz des 运动控制卡模块 1 套 /Motion Steuerkarte-Moduls 1 | ETON-自主研发 /Independent Forschung und Entwicklung durch ETON |
| XYZ-轴驱动方式 /X, Y, z-Achsen-Antriebsweise | 高端磁悬浮电机 + 伺服电机 /High-end magnetischer Motor Linearmotors +Servo |
| 可放置送料器数 S/No. der Zufuhrstation |
双边送料器台车站位 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘) Doppelter Seitenankern-Wagenschlitz 32PCS, Bandspulepakete: 64PCS (Simplexankern-Wagenschlitz 16PCS, Bandspulepakete: 32PCS) |
| 吸嘴安装数 >/No. von Köpfen | 双边 40PCS (单边 20PCS) /Double Seite: 40pcs (Simplex: 20pcs) |
| 送料方式 /Feeding Weise | 双头智能送料器 /Intelligent Doppelt-Hauptzufuhr |
Unsere Dienstleistungen
Sobald Sie unsere Maschine kaufen, können Sie den freien Installationsservice von Haustür zu Haustür von Ingenieuren genießen. Während des Garantiezeitraums werden alle Teile kostenlos geschädigt und ersetzt. Sie können on-line-freien Videounterricht 24 Stunden pro Tag stützen und erbringen freie Software-Aktualisierungs-Dienstleistungen für das Leben.
FAQ
Q: Was ist über die Garantie der Maschinen?
: Die Wartung: 1-jährige ganze Maschine, alle mögliche Teile muss repariert werden, oder ersetzt worden seien Sie frei. Wir nehmen die Verantwortung der Maschinen von A zu Z.
Q: Entwickelten Sie Ihre eigene Maschine?
: Er hat unabhängig die ersten technologischen Erfindungspatente der Welt und die eigenen Technologien, einschließlich 9 Erfindungspatente, 12 Software-Copyright und 112 praktische Patente entwickelt.
Q: Für was ist Ihre Maschine, die passend ist?
: Unsere Maschinen sind in der Beleuchtung, Bildschirm, die Elektronik weitverbreitet und fahren Stromversorgung, Haushaltsgeräte, neue Energie und andere Industrien
