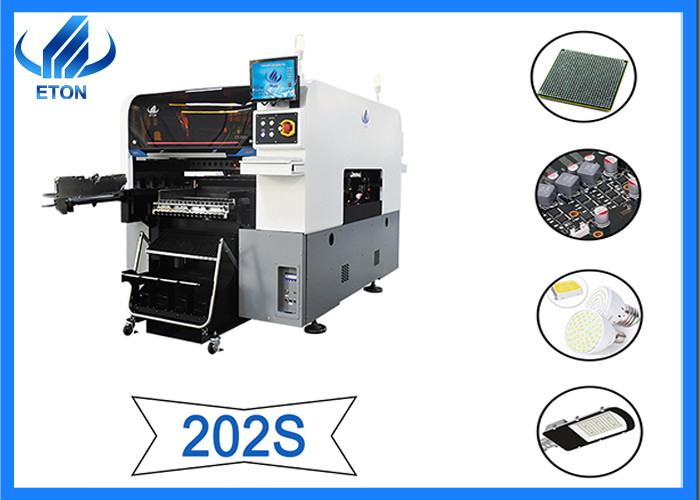

SMT-Auswahl 20 der Köpfe 80000CPH der hohen Präzision LED Glühlampen und Platzmaschine
Parameter
| Modell |
YT 202S |
| PWB-Größe |
Max-Größe: 500*450mm (einzelnes PWB)
500*300MM (Doppeltes PWB)
MINIMALE Größe: 50*50mm
|
| PWB-Stärke |
0.5-4.5mm |
| PWB-Festklemmen |
Zylinder, der, Spurbreite justierbar festklemmt |
| Schiene |
2 Schiene, 2 Böcke (Schiene 1,4 sind reparierte Schiene) |
| System |
Windows 7 |
| Software |
R&D unabhängig |
| System des Produktionsmanagements MES |
Besonders angefertigt (Wahl) |
| Offlineprogrammierung |
verfügbar |
| Nein. Von der Kamera |
Satz 4 (Digitalkamera) |
| Untere Visionskameraanerkennung |
| Kennzeichenkorrektur der Vision alignment+ |
| Wiederholungspräzision |
±0.02mm |
| Befestigung von Höhe |
≦20mm |
| Befestigung von Geschwindigkeit |
80000 CPH (optimale Geschwindigkeit) |
| Komponentenstrecke |
Zufuhr usw. minimale 0201-4040mm Bandspulepakete und IC-Behälters |
| Energie |
380 WECHSELSTROM 50Hz 6KW |
| Operationsumwelt |
23℃±3℃ |
| Übertragungsrichtung |
Standard: einzelne Richtung |
| Getriebemodus |
On-line-Antrieb |
| Positionsmodus |
optisch |
| Luftverbrauch |
0.4-0.6mpa () 4-6kgf/cm2) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Satz des BewegungsSteuerkarte-Moduls 1 |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, z-Achsen-Antriebsweise |
Leistungsfähiger magnetischer linearer motor+-Servomotor |
| Nein. Von der Zufuhrstation |
Doppelter Seitenankern-Wagenschlitz 32 PCS, Bandspulepakete: 64PCS (Simplexankern-Wagenschlitz 16 PCS, Bandspulepaket: 32PCS), frei schaltend zwischen dem Ankoppeln der Wagen- und IC-Behälterzufuhr |
| Nein. Von den Köpfen |
Doppelte Seite: 20 PCS (Simplex: 10 PCS) |
| Fütterungsweise |
Intelligente doppelte Hauptzufuhr |
1. Maschinenhöhepunkte
(1) multi modularer Hochgeschwindigkeitskopf: treffen Sie auf ultra kleinen großen Chip des Chips 0201-40*40mm zu,
(2) verbessern Sie Anerkennungsleistungsgröße bis 40*40mm, zutreffen auf BGA 0R CSP etc.
(3) Spindeln jedes Moduls 10, Hochgeschwindigkeits- und intelligent mit heller Kompaktbauweise.
(4) jeder Platzierungskopf mit unabhängiger Untersuchungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produktes verbessert.
(5) nahm die Kapazität um 25% zu, das mit traditioneller Maschine, optimale Platzierungsgeschwindigkeitsreichweite 80000 CPH verglichen wurde.
2. flexible Produktion
(1) können Komponenten mit Größe weniger als 40*40 Millimeter oder Höhe kleiner als 20mm zur Identifizierung der hohen Geschwindigkeit und der hohen Präzision benutzt werden
(2) nehmen Kennzeichenerkennungssystem der hohen Präzision, 3 Farbbeleuchtungsanerkennung an, treffen auf jedes mögliches Formkennzeichen und Linse, breitere Benutzungsmöglichkeit zu.
(3)Wagenankoppelnd, intelligentedoppelteHauptbandzufuhr, IC-Behälterzufuhr
3. hohe Zuverlässigkeit
(1) nagelneuer selbst-entwickelter Platzierungskopf der hohen Präzision
(2) kombinieren Sie hohe Genauigkeit, Markierungserkennungskamera mit örtlich festgelegter Flugvisionskamera, sicherstellen Platzierungsgenauigkeit
(3) der Platzierungskopf unabhängige Vakuumentdeckung annehmen, Platzierungsleistung zu verbessern
(4) off-line programmierend, sparen Sie Zeit des Wechselzyklus
intelligentes Teach-in-Funktion (5) Software AI und Funktion der automatischen Optimierung
4. Kraftübertragungssystemstruktur
(1) zwei Bock, 10 Spindeln * 2 Bock, Gesamt-20 Spindeln
(2) kann flexibles PWB, das Fähigkeiten, doppelte Schiene, Bock behandelt, das gleiche große PWB gleichzeitig anbringen und flexible Produktion verwirklichen
(3) flexible Verdrahtung durch modulare Platzierungsköpfe und verschiedene produktive Betriebe.
Firmenvorteile
ETON wurde im Jahre 2011 mit über 10 Jahren Erfahrungen in der Hochgeschwindigkeits-Auswahl- und Platzmaschine hergestellt. Wir sind der größte High-Teche Hersteller in China mit starker Fähigkeit des Entwurfs, R&D-Fertigung, sales&services. „Hohe Leistungsfähigkeit“ „hohe Qualität“ und „hohe Stabilität“ sind er entkernen Technologie von ETON.
Starke Produktionskapazität, ETON haben mehr als 50000 Quadratmeter Industriepark in Jiangxi-Provinz, Maschinenkapazität mehr als 50 Einheiten/Monat
133 Erfindungspatente und die Eigentumstechnologiepatente, umfassend erhielten wir 9 Erfindung Patente, 112 praktische Patente, 12 Software-Copyright.
ETON hat R&D-Mitte, smt Hochgeschwindigkeitsplatzierungsmaschinenabteilung, Präzisionslötpastedruckerzubehörabteilung, Hochgeschwindigkeitspräzisionsschankanlageabteilung, smt Zusatzautomatisierungsausrüstungsabteilung und Qualitätsinspektionsmitte hergestellt, um die Qualität der Maschinen sicherzustellen.
Ausstellung
ETON nimmt aktiv an den verschiedenen Ausstellungen im In- und Ausland teil und lässt unsere Produkte vor unseren Kunden sich zeigen.
Service
Wartungszeitraum: 1-JÄHRIG
Besuchskunden regelmäßig und Informationen erfassen
Stellen Sie späteste Informationen über Technologie und Ausrüstung zur Verfügung
Überseeingenieure unterrichten Ausrüstungsoperation
FAQ
- Stellen Sie die komplette Fertigungsstraßemaschine zur Verfügung?
Ja selbstverständlich. Wir stellen die ganze Fertigungsstraßemaschine, einschließlich Lötpastedruckermaschine, Förderer-, Auswahl- und Platzmaschinenrückflutofen zur Verfügung.
- Was sind das Hauptgerät über die Auswahl- und Platzmaschine?
Wir haben viel unterschiedliche Maschine, und verschiedene Maschinen treffen auf unterschiedliches Gerät zu. Die Hauptprodukte schließen Birne, Rohr, flexiblen Streifen, Instrumententafel-Leuchte, hinunter Licht, Straßenlaterne, Deckenleuchte, Wandwaschmaschinenlicht etc. ein.
- Wie über die Operations-Software-Sprache der Maschine?
Unsere Software sind unabhängiger R&D durch uns selbst mit der Sprache 2 (englisch und Chinese).
- Was ist die Zahlungsfristen?
T/T ist OKAY. Sie können UHRKETTE Shenzhen wählen.
- Wer sind Ihre Hauptkunden?
Unsere Produktion haben in mehr als 20 Länder und Regionen, einschließlich Südkorea, Indien, Ägypten, die Türkei, Russland etc. exportiert.
