Produktdetails:
Zahlung und Versand AGB:
|
| Modellnummer: | T9-2S | Gewicht (Kilogramm): | 3100 |
|---|---|---|---|
| PWB-Größe: | 250mm* irgendeine Länge | Stromversorgung: | 380AC 50Hz |
| Zufuhr: | Elektronische Zufuhr | Befestigung des Modus: | Nehmende und Gruppenplazierung Gruppe |
| Präzision: | 0.02mm | X, Y, Z fährt: | Leistungsfähiger magnetischer Linearmotor |
Das Fenster der Maschine
1: Einleitung

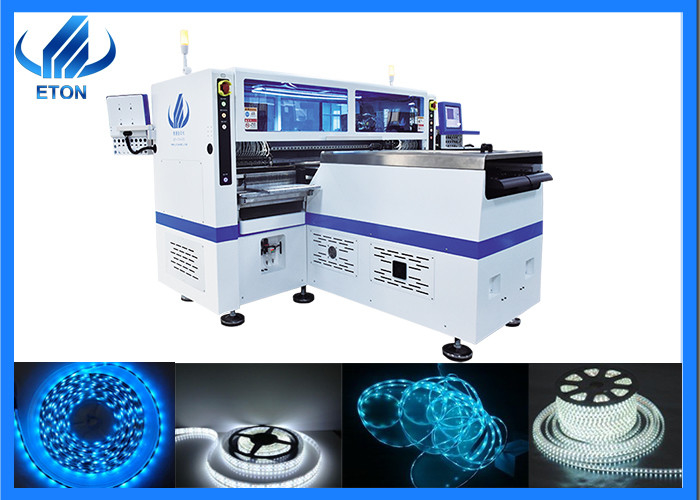

T9-2S ist für 5 Meter, 50 Meter und jede mögliche Länge von LED-Rolle, zum des Streifenlichtes zu rollen.
Treffen Sie auf Streifenlichthersteller LED weichen zu.
T9-2S, das irgendeine Länge flexiblen PWBs erzielt. Dieses Modell ist für 5M, 10M, 25M, 50M 100M, etc.
Identifizierte die richtige Position durch Kamera. Hohe Präzision und gute Stabilität.
2: Eigenschaften
Hohe Genauigkeits-magnetischer Linearmotor + Panasonic-Servomotor
136 Köpfe 136 Zufuhrstationen vier bewaffnen Viermodul, 34 Düsen für jedes Montagefach.
Der Teil A oder der Teil B können separat oder synchron angebracht werden.
Visionsausrichtung, Kennzeichenkorrektur
Kalibrierung automatisch, hohe Präzision, verfügbar für RGB
Die Kapazität kann 500 000 CPH erreichen
| Schritt 1 | Lader-Maschine | Schicken der FPCB-Rolle zur Druckermaschine |
| Schritt 2 | Halbautomatischer Schablonen-Drucker | Druck der Lötpaste auf dem flexiblen PWB |
| Schritt 3 | Trennstufe | Puffer und Transport das flexible PWB, zum der Maschine auszuwählen und zu setzen |
| Schritt 4 | Auswahl-und Platz-Maschine | Befestigung von von LED-Chips und -komponenten an flexiblem PWB |
| Schritt 5 | Transport-Gurt-Linie | Transportieren Sie das flexible PWB zum Rückflutofen |
| Schritt 6 | Rückflut-Ofen |
Heizung die Lötpaste mit FPCB zum Schweißen der Komponenten auf FPCB |
| Schritt 7 | Entlader-Maschine |
Rückspulen des fertigen flexiblen Streifens |
Kundenprojekt
Kunde: Indischer Kunde
Stadt: Delhi
Produkt: 100M Rolle, zum des flexiblen Streifens zu rollen
Der Kunde war im anderen Sektor vor, und dann planten sie, 100 Meter flexible helle Streifen zu produzieren.
Die Marktaussicht ist sehr optimistisch.
ETON half dem Kunden, die 100M Fertigungsstraße, einschließlich die Fleckenfertigungsstraße zu planen: PWB-Lader
halbautomatische Druckmaschinen-c$dpufferstadium-hochgeschwindigkeits-Auswahl und Platzmaschine - 24M Fließband
- Rückflutofen - PWB-Entlader und plante auch 24M Testlinie, Unterbrettlinie, Beschichtungsfertigungsstraße.
Der Kunde setzte sich in Produktion im Jahre 2021, und die Produktionssituation ist sehr gut. ETON-Techniker installierten
Maschine in der Fabrik des Kunden, plante die Verdrahtung, prüfte die Produktion und bildete die Ingenieure des Kunden aus.
das Projekt des Kunden war das sehr erfolgreiches, werdenes von den wenigen in Indien, das 100M ohne Drähte zur Verfügung stellen kann.
Fabrik für die Produktion aller flexiblen hellen Streifen ist sehr wettbewerbsfähig und jetzt plant addieren neues SMT
Fertigungsstraße mit ETON, zum von Produktions- und LED-Produktkategorien zu erweitern.
