Produktdetails:
Zahlung und Versand AGB:
|
Produkt-Name: | geführte Auswahl- und Platzmaschine | Maximale PWB-Größe: | 500*300mm |
---|---|---|---|
PWB-Festklemmen: | Zylinder, der, Spurbreite justierbar festklemmt | Nein. Von der Kamera: | 4 PC |
Nr. Köpfe: | 20 PC | Komponentenstrecke: | 0201-10mm Pakete und IC usw. |

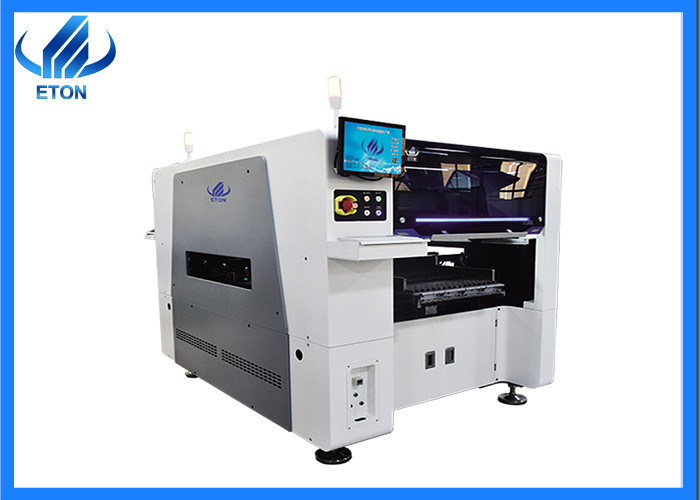

Auswahl der LED-StraßenlaterneProduktionsmaschine 90000CPH und Platzmaschine
Einleitung
Alias „Maschine“, „Oberflächenbergsystem“ (Oberflächenberg-System), in die Fertigungsstraße anbringend, wird es nach der Kleberzufuhr oder der Siebdruckmaschine konfiguriert, indem man den Platzierungskopf bewegt, um die Oberflächenbergkomponenten genau anzubringen. Ein Gerät gesetzt auf eine PWB-Auflage. Unterteilt in manuelle und automatische zwei.
Funktionsprinzip
Die Platzierungsmaschine kann Oberfläche-angebrachte Komponenten zur spezifizierten Position ohne Bohrungseinfügungslöcher direkt befestigen und löten auf der Druckplatte, die als ein anderes Produkt der industriellen Automatisierung beschrieben werden kann. Die Platzierungsmaschine wird hauptsächlich aus einem Platzierungskopf und einer statischen Linse verfasst. Zuerst ergreift der Platzierungskopf die Düse und absorbiert die Komponenten auf der entsprechenden Position des PWBs entsprechend der Paketart, der Elementnummer und anderen Parametern der importierten Platzierungskomponenten; zweitens ermittelt das statische die Linse, identifiziert und richtet die Aufnahmenkomponenten entsprechend dem Visionsverarbeitungsprogramm aus; schließlich bringt der Platzierungskopf die Komponenten in die entsprechenden Positionen auf dem PWB-Brett an
Betriebsverfahren
1. Vorbereitung vor Platzierung, wie: Produktprozessdokumente erstellen, Produktplatzierungsdetails vorbereitend und Zufuhren vorbereitend, die Teilspezifikationen treffen;
2. Laden Sie die Platzierungsmaschine auf: Stellen Sie die Maschine nach den technischen Betriebsverfahren der Ausrüstungssicherheit, an und zahlen Sie Aufmerksamkeit, um zu überprüfen, ob der Luftdruck der Maschine die Bedingungen erfüllt. Justieren Sie die Spurbreite entsprechend der Breite des PWB-Brettes;
3. Programmieren am Terminal
4. Installieren Sie die Zufuhr
5. Machen Sie Abbildungen von den fiducial Kennzeichen und von den Komponenten;
6. Probepaste
7. Massenproduktion
8. Inspektion
Parameter
Maß (L*W*H) | 2317*1376*1762mm |
Gesamtgewicht | 1700kg |
PWB-Längenbreite |
Maximal: (einzelnes PWB) 500*450mm; (doppeltes PWB) 500*300mm Minute: 50*50mm |
PWB-Stärke | 0.5-4.5mm |
PWB-Festklemmen | Zylinder, der, Spurbreite justierbar festklemmt |
No.of-Zufuhrstation | 32 PCS |
No.of-Kopf | 20 PCS |
Befestigung von Geschwindigkeit | 90000 CPH |
Energie | WECHSELSTROM 380 V |
Betriebsumgebung | 6 KILOWATT |
Eigenschaft der Auswahl- und Platzmaschine
1. Hochgeschwindigkeitsplatzierungsmaschine, kann 0201 Komponenten anbringen,
2. Dieses ist Mehrzweckmaschine mit doppeltem Modul, Kopf des Gesamt 20, jeder Kopf des Teils 10, kann zwei Arten Produkte gleichzeitig produzieren.
3. Die x-Achse ist magnetischer Zwischenlagenmotor, y-Achse und z-Achse ist Servomotor, sehr gute Leistung und hohe Genauigkeit.
4. Er ist intelligent, kann verschiedene Arten von LED-Licht und von elektrischem Brett, wie Birne, Gremium, Unten-Licht, Straßenbeleuchtung, Machtfahrer, andere elektronische Bretter, usw. produzieren
5. Seine hohe Präzision (Genauigkeit), trifft auf LED-Chips, Widerstand, Kondensator, IC, formte Komponenten etc. zu.
6. Es ist Hochgeschwindigkeitsmaschine, die optimale Geschwindigkeit ist 90000CPH
Warum wählen Sie uns?
Paket und Lieferung
FAQ
1. Liefern Sie PWB-Förderermaschine?
: Ja liefern wir ganze SMT-Linie Maschine, wie der Förderer, die Auswahl- und Platzmaschine, die Rückflutofenmaschine, das etc.
2. Ist diese automatische Schablonendruckermaschine, die für den Druck Beleuchtungsfahrerbrett passend ist?
: Ja ist dieser automatische Schablonendrucker, den Maschine die sehr hohe Präzision ist, die für maximale PWB-Größe passend ist, 400*340mm und druckt Genauigkeitsreichweite 0.025mm.
3. Was ist diese Maschinengarantie? Und wie über Kundendienst?
: Wir stellen eine Jahrgarantie, während der Garantie, alle mögliche Teile müssen repariert werden zur Verfügung und ersetzt worden seien Sie frei. Und wir stützen Maschine zu installieren und Training online, auch Maschinenstützfernbedienung, Maschine ist- für funktioniert sehr einfach.
4. Ich geführte Anzeige produzieren, tut Ihre Maschine, die für Erzeugnis möchten dieses passend ist, Produkt?
: Ja könnten wir ganze SMT-Linie für geführte Anzeigenherstellung zur Verfügung stellen, schließen Schablonendruckermaschine, Auswahl- und Platzmaschine, Rückflutofenmaschine, Förderermaschine, usw. ein
5. Wir keine Erfahrung für Maschine funktionieren, ist lässt es schwierig für das Funktionieren?
: Unsere Maschine ist sehr einfach! freundliche Mensch-Maschine Schnittstelle, einfach und einfach zu lernen, Betreiber kann Maschine innerhalb einiger Tage des Trainings steuern.
6. Ich aus Indien, kann komme ich in den indischen Rupien zahlen?
: So tut mir leid, stützen dieser Auftrag nur Lohn durch USD oder CNY. Und wir stützen auch Lohn durch Alibaba direkt.
