Produktdetails:
Zahlung und Versand AGB:
|
Name: | SMD Chip Mounter, SMT wählen aus und setzen Maschine, SMT Chip Mounter | Maß (L*W*H): | 1200*1930*1500MM |
---|---|---|---|
Gesamtgewicht: | 2500kg | PWB-Längenbreite: | Maximal: 450*330mm Minute: 80*80mm |
PWB-Stärke: | 0.1-6MM (If<0.6mm-Bedarfsspannvorrichtung) | PWB-Festklemmen: | Pneumatisch |
No.of-Zufuhrstation: | 64 PCS | No.of-Kopf: | 20 PC |
Befestigung von Geschwindigkeit: | 80000 CPH | Bandbreite: | 24mm, 8mm, 12mm |
Markieren: | LED-Anzeige smt Auswahl und Platzmaschine,Beleuchten von smt Auswahl und von Platzmaschine,Hochgeschwindigkeits-Maschine der Auswahl 6KW und des Platzes |

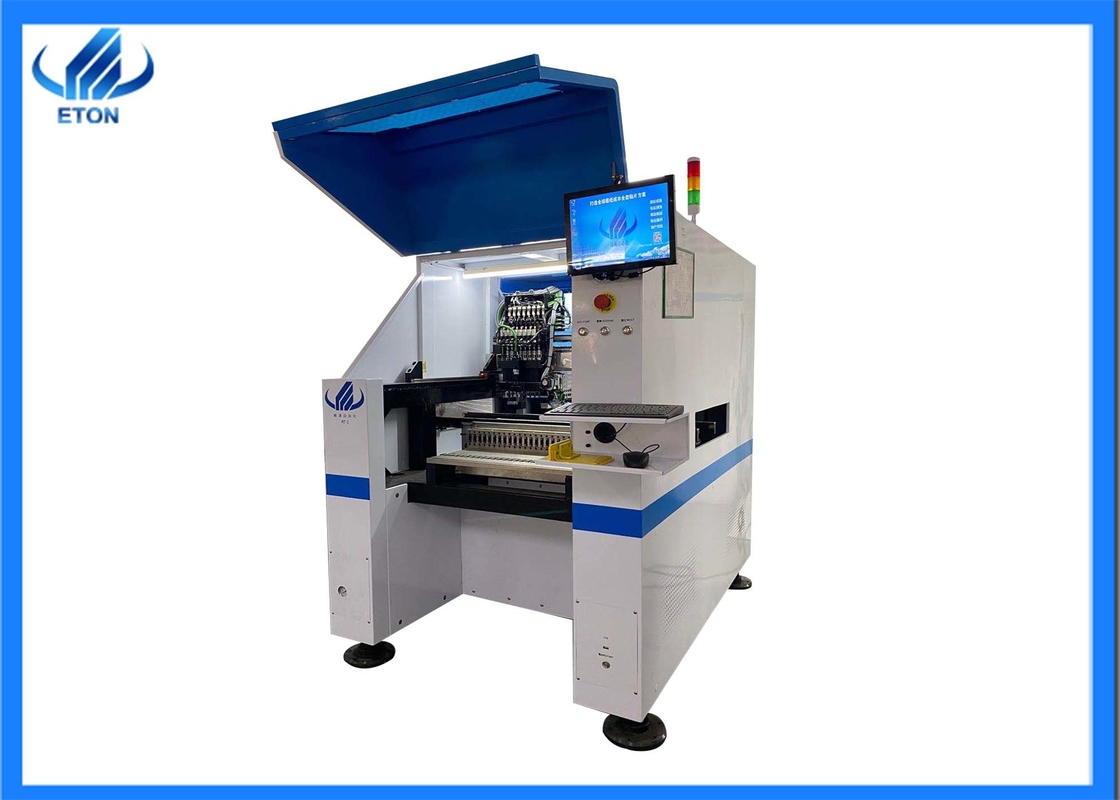

LED-Anzeige Hochgeschwindigkeits-smt Platzierungsmaschine 80000CPH
Maschinenhauptmerkmale
RT-2 kann 2 verschiedene Produkte mit der hohen Kapazität gleichzeitig produzieren
RT-2 hat 4sets der Kamera, zum der Flugidentifizierung und der Kennzeichenkorrektur zu erzielen
RT-2 ist mit zwei RT-1 und der erhöhten Version von RT-1 gleichwertig.
RT-2 kann Gruppe erzielen, um zum Platz auszuwählen und sich zu trennen, unterschiedlich auszuwählen und sich zu trennen, um zu setzen.
RT-2 kann alle Arten Produktion anbringen: und so weiter beleuchten (LED-Birnen, Rohre, Instrumententafel-Leuchte, Straßenlaterne, flexibler Streifen), Haushaltsgerät, Machtfahrer.
Maschinenhauptparameter
Länge | 1200mm |
Breite | 1930mm |
Höhe | 1500mm |
Gesamtgewicht | 2500kg |
PWB-Längenbreite |
Doppelte Seite, doppelte Bahn: Maximal: 450*300mm Minute: 80*80mm |
Simplex, einzelne Bahn: Maximal: 450*540mm Minute: 80*80mm |
|
PWB-Stärke | 0.1-6mm (wenn <0> |
Nein. Von der Zufuhrstation | 64PCS |
Nein. Vom Kopf | 20PCS |
Betriebsumgebung | 23℃±3℃ |
Leistungsaufnahme | 6KW |
X, Y, z-Achsen-Antriebsweise | Leistungsfähiger magnetischer Linearmotor und Aufschlagsmotor |
Fütterungsweise |
Elektrische Zufuhr mit doppeltem Motor |
LED-Anzeigenproduktionsverfahren
SMT-Produktionsverfahren | ||
Prozess | Schritt. | Details |
Schritt 1 | Lötpaste-Drucken | Betreiben Sie den Schablonendrucker, um die Lötpaste auf das PWB zu drucken |
Schritt 2 | Anbauteil | Das PWB-Brett, das mit Lötpaste gebürstet worden ist, wird zur Auswahl- und Platzmaschine für automatische Montage und die Auswahl- und Platzmaschine auswählt automatisch Komponenten und Platz auf PWB geschickt |
Schritt 3 | Aufschmelzlöten | Das PWB-Brett wird mit Komponenten wird gesendet zum Rückflutofen angebracht, wird Rückflutofen Hitze und Schweißen der Komponenten mit Lötpaste auf PWB. |
Schritt 4 | Prüfung | Überprüfen Sie, ob das PCBA oder Verschiebung falsch ausgerichtet ist. |
Anmerkung: In der smt Fertigungsstraße muss das Anzeige PWB-Brett auf zwei Seiten installiert sein: Eine Seite ist die IC-Seite, die andere Seite ist die LED-Chipseite. Während des Installationsprozesses sollte die IC-Seite zuerst installiert sein, und dann sollte die LED-Chipseite installiert sein. Deshalb muss das PWB-Brett der Anzeige zweimal angebracht werden und in zweimal Aufschmelzlöten eingeführt werden |
FAQ
(1) es ist hart, die Maschine zu benutzen?
Maschine ist sehr intelligent und einfach, wie das intelligente Telefon, auch die Software wird zu benützen von unserer Firma gemacht. Ungefähr 3-5 Tage können Sie funktionieren.
(2) wie ist der Transport?
Durch Meer auf dem Luftweg und Landtransport.
(3) können wir die Maschine besonders anfertigen?
Selbstverständlich können alle unsere Maschinen besonders anzufertigen sein.
(4) was die Zahlungsfristen ist? Was über die Vertragsklausel?
T/T, L/C sind OKAY. 30% Lohn im Voraus, die Balance vor Versand. Sie können EXW Shenzhen wählen.
(5) können Sie eine ganze Linie Lösung zur Verfügung stellen?
Ja können wir, können wir SMT-Linie und einige LED-Fertigungsstraßen liefern.
