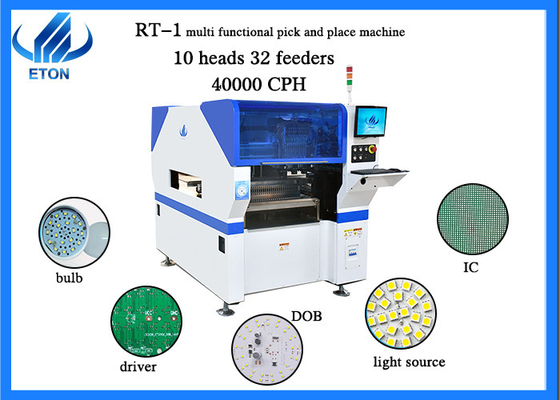

Einzelne Birne Zufuhren der Köpfe 32 des Moduls 40000CPH 10, die SMT-Auswahl und Platzmaschine herstellt
Produktbeschreibung
1. RT-1, 2 Sätze Kameras, Fluganerkennungssichtausrichtung, Kennzeichenkorrektur und Fleckengenauigkeitsstrecke können wie ± 0.04mm so klein sein.
2. Der Preis ist niedrig, aber es gibt viele Produkte, die gemacht werden können. Dieses Modell hat 10 Köpfe und kann mit 10 Saugdüsen und Zufuhr 32 ausgerüstet werden. Die meisten ihnen sind 8 Saugdüsen auf dem Markt, also macht der Entwurf von 10 Saugdüsen die idealste Produktionskapazität RT-1 von der Reichweite 40000 CPH.
3. Die Leistungsaufnahme ist 4kw. Die Gebrauchsumwelt wird zwischen 20 ℃ - das ℃ 26 eingestellt, zum der normalen Rücklauftemperatur der Lötpaste zusammenzubringen. Die lineare Führungsschiene und der Kopf erzeugen ein Magnetfeld, um die hin- und herbewegung des Kopfes zu stützen. Der Servomotor und Winkelmotor mit einander zusammenarbeiten, um die Befestigungsgenauigkeit zu verbessern.
PWB-Beschreibung
1. Die maximale Größe von Allrichtungs-PWB ist 450 * 350mm und das Minimum ist 80 * 80mm.
2. Die Stärke von PWB-Brett ist zwischen 0.1-6mm, das mehr als genug ist, zum der Standard-PWB-Stärke auf dem Markt zu machen, aber wenn es kleiner als 0.6mm ist, es durch Befestigung gestützt werden muss, weil es zu dünn ist.
Eigenschaft
| 1. Monomode--Gruppe, Einzelanlagesteuerung, kann an einer Vielzahl von LED-Produkten und von elektronischen Bauelementen SMD angewendet werden. |
|
2. Nach der Programmierung, es wird mit dem exklusiven Patent von ETON-Firma, wie Funktion der automatischen Optimierung, die den Vorkommenweg optimiert ausgerüstet, um das Getriebe und zu machen, schneller und genauer scannt und anbringt.
|
|
3. Der Kopf und das Endstück der elektronischen Zufuhr werden durch einen Motor gesteuert, und zwei Motoren liefern Macht.
|
Parameter
| PWB-Festklemmen |
pneumatisch |
| Befestigung von Höhe |
≤15mm oder besonders anfertigen |
| Energie |
Wechselstrom 380V |
| Übertragungsgeschwindigkeit |
≤1000mm/sec |
| Übertragungsrichtung |
Linksrechts- oder Rechts-Links |
| Luftzufuhr |
0.4-0.6mpa |
| Positionierung von Weise |
optisch |
| Elektrische Steuerung |
R&D unabhängig durch ETON |
SMT-Chip, der Prozess verarbeitet
Zuerst: Lötpastedrucken: die Lötpaste wird auf der PWB-Auflage durch die Stahlmasche verfehlt.
An zweiter Stelle: Platzierung. die korrekte Platzierung von elektronischen Bauelementen wird durch die Saugdüse und die Fütterung der Platzierungsmaschine verwirklicht.
Drittel: Das Aufschmelzlöten, im Rückflutofen, die Lötpaste wird erhitzt, geschmolzen und abgekühlt, um zu regeln.
Basiert auf den oben genannten drei Schritten, können wir Sie mit einem Fertigwareentwurf versehen.
Firmenshow
Im Jahre 2011 gegründet, hat Yitong sich auf die SMT-Industrie für zehn Jahre, mit Berufs- und reicher Erfahrung konzentriert. In der Vergangenheit zehn Jahre, haben wir ununterbrochene Innovation gemacht und insgesamt 133 Patente, einschließlich Software und Hardware erhielten. 80% von SMT-Fabriken in China sind unsere Kunden, und unsere Produkte werden in mehr als 20 Länder im Ausland exportiert.
FAQ
Q1: Was sind die minimalen Komponenten, die durch RT-1 Mounter geklebt werden können?
: 0402 ist OKAY und die maximale Reichweite der Befestigung von Elementen ist 17mm.
Q2: Was sind die Vorteile der vollautomatischen Linie? ?
: Die voll-automatische Linie spart Arbeit, erleichtert Management, Programmsteuerung und spart Produktionszeit
