Länge: | 1200mm | Breite: | 1930mm |
---|---|---|---|
Höhe: | 1500mm | Gesamtgewicht: | 2500kg |
PWB-Stärke: | 0.1-6mm | Befestigung des Modus: | Gruppe, die auswählt und separat das separat auswählende und separat setzende、 setzt |
Befestigung von Geschwindigkeit: | 80000CPH | No.of-Zufuhrstation: | 68 |
Hohe Präzision AC380V 6KW Multifunktions-LED Montagemaschine des Doppeltmoduls
Technischer Parameter
Maß | |
Länge | 1200mm |
Breite | 1930mm |
Höhe | 1500mm |
Gesamtgewicht | 2500kg |
PWB | |
PWB-Längenbreite | Maximal: 450*300mm (Nicht-Allrichtungs-610*300) Minute: 80*80mm |
PWB-Stärke | 0.1-6mm |
PWB-Festklemmen | Pneumatisch |
Befestigung des Modus | Gruppensammeln und unterschiedliches placingseparate und die Platzierung trennen auswählen |
O.S | |
System | Windows7 |
Software | R&D unabhängig |
Anzeige | Touch Screen Monitor |
Eingabegerät | Tastatur, Maus |
Visionssystem | |
NEIN. Von der Kamera | 4 PCS |
Genaue Bilderkennung | |
Visionsausrichtung, KENNZEICHEN-Korrektur | |
Befestigung von Präzision | ±0.04mm |
Befestigung von Höhe | ≦15mm |
Befestigung von Geschwindigkeit | 80000 CPH |
Komponenten | LED, Kondensatoren, Widerstände, geformte Komponenten, etc. |
Die Geschwindigkeit der Komponente | 0.2mm |
Nr. der Station der Zufuhren | 64 PCS |
Nr. Düsen | 20 PCS |
Energie | Wechselstrom 380V |
Leistungsaufnahme | 6kw |
Betriebsumgebung | 23℃±3℃ |
Übertragungsgeschwindigkeit | >1000mm/sec |
Übertragungsrichtung | Einzeln (das rechte left→ oder das right→ verließen) |
Getriebe-Modus | On-line-Antrieb |
Positions-Modus | Optisch |
Gasverbrauch | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Satz des BewegungsSteuerkarte-Moduls 1 | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, z-Achsen-Antriebsweise | Leistungsfähiger magnetischer Linearmotor |
Fütterungsweise | Elektrische Zufuhr mit doppeltem Motor |

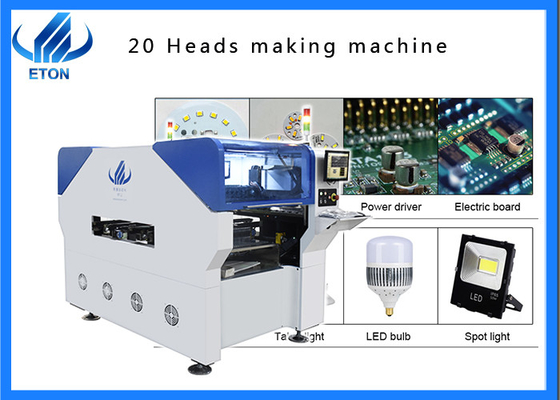

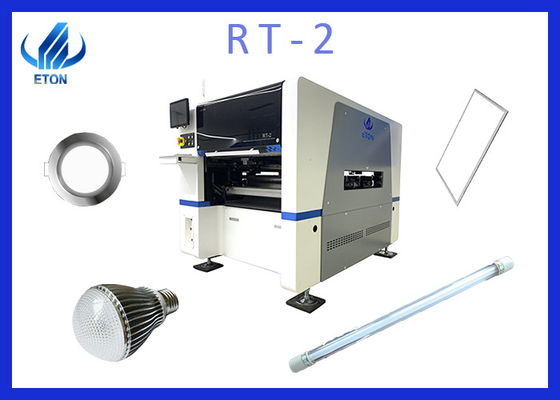

Einleitung zu R2
Gruppe des Doppel-modus 1.Rt-2 Multifunktions-mounter, die neue Maschine wird eben verbessert und das Oberteil ist vorzüglicher. Es nimmt leistungsfähige Magnetschwebetechnik und Servosystem an, um die Befestigungsgenauigkeit genauer zu machen. Die Multifunktionsmaschine ist für eine Produktvielfalt, wie Plattenlampe, downlight, Birne, Antrieb, Scheinwerfer, Straßenlaterne, Bildschirm, etc. passend.
Fütterungssystem der Zufuhr 2.Electronic.
Flugidentifizierungen der Ausrichtung 3.Vision, Kennzeichenkorrektur.
4.Auto-optimization nach den Koordinaten erzeugt, etc.
Was ein Flecken ist
SMD LED wird auf der Oberfläche der Leiterplatte geklebt, die für verarbeitendes und Aufschmelzlöten SMT passend ist. SMD LED löst die Probleme der Helligkeit, des Betrachtungswinkels, der Flachheit, der Zuverlässigkeit und der Übereinstimmung. Verglichen mit anderen Verpackengeräten, hat es die Vorteile der starken Antierschütterungsfähigkeit, der gemeinsamen Defektrate des niedrigen Lötmittels und der guten Hochfrequenzeigenschaften. Es kapselt mehr LED-Chips in einem kleineren Bereich ein und nimmt Feuerzeug PWB an und reflektierende Schichtmaterialien, zeigt es, dass die reflektierende Schicht weniger Epoxidharz gefüllt werden muss. Indem man die schweren Kohlenstoffstahl-Materialstifte entfernt und die Größe verringert, kann das Gewicht des Produktes durch Hälfte leicht verringert werden, und das Volumen und das Gewicht sind nur ungefähr 1/10 von dem der traditionellen Einsteckkomponenten. Nachdem das Chipverpacken angenommen ist, wird das Volumen von elektronischen Produkten durch 40% - 60% und das Gewicht wird um 60% verringert - 80% verringert, das schließlich den Antrag perfekter stellt.
ANWENDUNG
Firmenshow
Automatisierungs-Ausrüstung Co., Ltd.was Shenzhens ETON gründete im Jahre 2011. Es ist eine Herstellung und Prozessein lösungsanbieter, die auf R&d.-Produktion sich konzentrieren. Verkäufe und Service von SMT-Hochgeschwindigkeits-Auswahl- und -platzmaschinen und SMT-periph Automatisierungsausrüstung. Die Firma hat SMT-Hochgeschwindigkeits-Auswahl- und -platzmaschinenabteilung. Präzisionslötpaste sten Präzisionsschankanlageabteilungs- und SMT-Zusatzautomatisierungsausrüstungsabteilung des Druckers division.high-speed.
VERPACKUNG
Alle Maschinen werden mit Vakuum und hölzerner Verpackung wie dem in den Bildern verpackt. Verschiffen: --- Wir versenden zu weltweitem vom Porzellanfestland unter Verwendung der Luftpost durch EMS, UPS, DHL oder TNT oder als Ihr Ersuchen um Teile. --- Seeverschiffen für Maschine.
FAQ
Q: Wie ist das Training?
: Nach dem Kauf unserer Produkte, können Sie Ihre Ingenieure senden, um in unserer Fabrik zu studieren, oder wir können unsere Ingenieure zu yourfactory schicken, um Ihr Personal für Sie auszubilden.
Q: Haben Sie ein Produktbescheinigungszertifikat?
: Unsere Produkte haben CCC, CER, SRIA-Bescheinigung.
Q: Wie über den Kundendienst? Wie über die Garantie?
: Wir haben ein Team von den Berufsingenieuren, zum Ihrer Probleme zu lösen. Alle mögliche Teile, die Reparatur und Ersatz erfordern, sind freies ofcharge während des Garantiezeitraums. Wir können Sie mit Training und Vor-Ort-Installation auch versehen, und Stützfernbedienung der Maschine, die Maschine benutzt die chinesische und englische Schnittstelle, sehr einfach zu benützen.
