Produktdetails:
Zahlung und Versand AGB:
|
Name: | Auswahl- und Platzmaschine | Länge: | 2550mm |
---|---|---|---|
Breite: | 1650mm | Höhe: | 1550mm |
Gesamtgewicht: | 1700kg | System: | Fenster 7 |
Software: | R&D unabhängig | Eingabegerät: | Tastatur, Maus |
Markieren: | SMT-Montage-Maschinen-elektrische Zufuhr,Kameraobjektiv SMT-Montage-Maschine,2550mm LED Auswahl und Platz-Maschine |

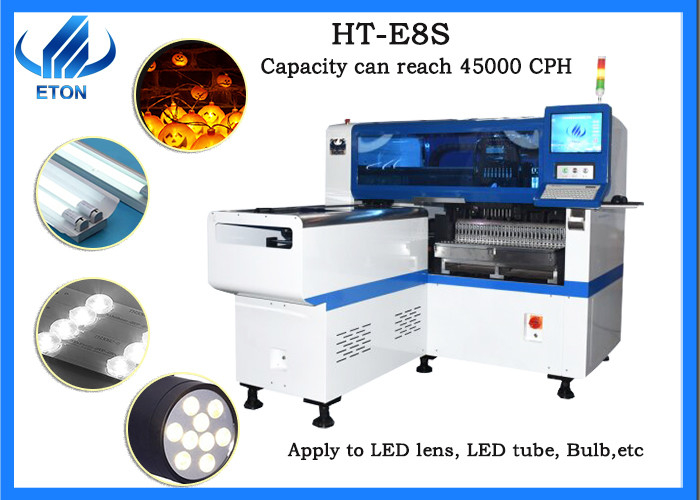

Elektrische Linsen-Auswahl der Zufuhrkennzeichenkamera 45000CPH LED und Platzmaschine
Produktbeschreibung
1. Beim Produzieren einer Vielzahl von PCBA, kann es Linsen, IC und verschiedene speziell-förmige Komponenten auch anbringen. Die minimale Befestigungskomponentenstrecke ist 0402, ist das Maximum, das Komponentenstrecke anbringt, 15mm, und die maximale Breitenspanne der Komponenten ist 17mm, die Produktionskapazität kann 45000 CPH (unsere besten Bedingungen) erreichen. |
2. Die maximale Länge des Führungsschienegetriebes ist 1200mm, also bedeutet es, dass dieses Modell mit den verschiedenen Produkten geklebt werden kann und von 100 * 100 Birne PWB-Brett zu 1200 * 500mm LED das Rohr PWB-Brett reichen. |
3. Die Monomode--Gruppe hat 12 Saugdüsen und 28 Zufuhren, jeder Kopf wird durch einen Servomotor, die Arbeit zwei zusammen gesteuert. PWB-Bretter mit verschiedenen Winkeln können, wie der Kreiszustand von Birnen angebracht werden |
4. Exklusive patentierte Technologie Fütterungssystem der elektronischen Zufuhr Visionsausrichtungs-Flugidentifizierung, Kennzeichenkorrektur Materielle Neuladenfunktion ohne Unterbrechung
|
Eigenschaft
1. Die Xachse trägt ein und nimmt das PWB-Brett heraus und wird beim Hereinkommen und Verlassen geklebt. Sie nimmt Linearmotor, Servomotor und Schrittmotor an, der höhere Präzision und längere Nutzungsdauer hat.
2. Kennzeichenkameraidentifizierung, scannen den Bezugspunkt von PWB-Brett, um sich für die Vorbereitung des Montageprogramms vorzubereiten, und Flugidentifizierungskamera identifiziert, ob es materielles Durchsickern gibt, um die hohe Genauigkeit der Montage sicherzustellen.
Parameter
PWB-Größe | Maximal: 1200*500mm Minute: 100*100mm |
PWB-Stärke | 0.5-5mm |
PWB-Festklemmen | Justierbarer Druck pneumatisch |
Befestigung des Modus | Trennen Sie sich, um auszuwählen und sich zu trennen, um zu haften |
Befestigung von Höhe | <15mm |
Befestigung von Präzision | ±0.04mm |
Befestigung von Geschwindigkeit | 45000CPH |
Komponentenraum | 0.2mm |
Gerät
HT-E8S Modell kann von den verschiedenen Produkten, wie Birne, Gremiumslampe, Straßenlaterne, Lampenrohr, Bildschirm, IC, etc., solange es die Länge seines PWB-Brettes, trifft alles gemacht werden kann innerhalb 1.2m getroffen werden. Selbstverständlich gibt es auch Modelle, die besonders angefertigt werden können, und die Länge von PWB-Brett kann 1.5m erreichen.
Welche Elemente setzen den SMT-Chip fest, der Prozess verarbeitet?
1. Lötpastedrucken: Lötpaste wird auf PWB-Auflage durch Stahlmasche verfehlt, um sich für das Schweißen von Komponenten vorzubereiten. Die Ausrüstung, die in diesem Prozess erfordert wird, ist Lötpastedruckmaschine, die in voll-automatisches und halbautomatisches unterteilt wird.
2. Montage. Um die Oberflächenversammlungsteile in die örtlich festgelegte Position von PWB, ist die Ausrüstung, die in diesem Schritt genau zu installieren erfordert wird das mounter. Das Produkt befindet sich hinter der SMT-Fleckenfertigungsstraße.
3. Rückflutschweißen. Der Effekt ist, die Lötpaste zu schmelzen, damit die Komponenten auf seiner Oberfläche mit dem PWB-Brett verpfändet werden können. Der erforderliche Rückflutofen befindet sich hinter dem mounter. Schritt 4 ist, den SMT-Flecken zu säubern. Erstens muss die schweißende Schlacke, die zum menschlichen Körper auf dem zusammengebauten schweißenden Brett schädlich ist, gesäubert werden. Die benutzte Reinigungsmaschine ist diese Art der Ausrüstung, und die Position kann nicht geregelt werden.
FAQ
Q1: Was ist der Anwendungsbereich Ihres Produktes?
: Unsere Produkte haben große Vorteile in der Produktion von LED-Lampenfahrern und von Lichtquelle. Wenn Sie ein LED-Lampenhersteller sind oder auf diese Industrie übertragen werden, können wir Sie mit mehr Informationen versehen.
Q2: Haben Sie irgendwelche Zertifikate für Ihre Produkte erreicht?
: Ja hat unsere Maschine viele Zertifikate, wie CCC, CER, Sira gewonnen, und unser Unternehmen hat den nationalen High-Techen Preis wegen seiner starken r- u. d-Stärke gewonnen.
