Programmierbares Reinigungs-System-automatischer Lötpaste-Drucker für PWB-Lötpaste-Drucken

Automatische PWB-Paste, die Smt-Drucker für PWB-Lötpaste-Drucken druckt

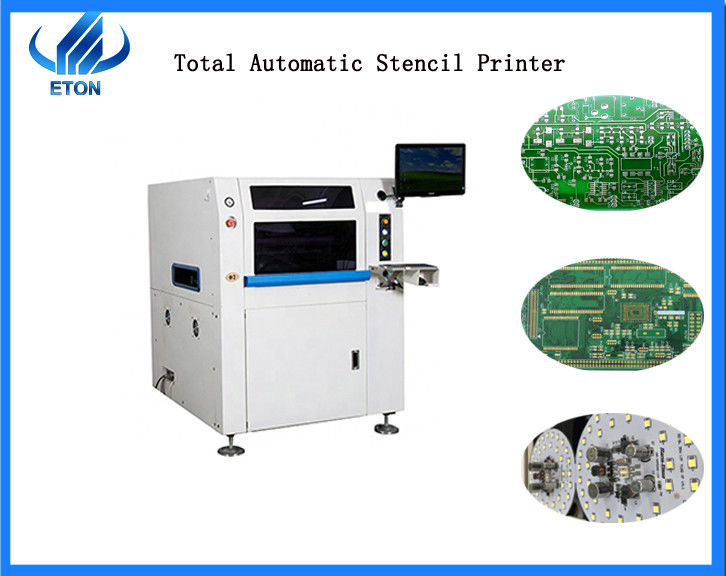

Automatischer Drucker der Schablone ET-F1500

Schablonendruckerdruckverfahren

Drucken ist ein hydrodynamisch-ansässiger Prozess, der immer wieder gehalten werden kann, um einen Festbetrag Material (Lötpaste oder Kleber) an der Oberfläche des PWBs anzuwenden

Im Allgemeinen ist der Druck ein sehr einfacher Prozess. Das PWB wird in einem bestimmten Abstand oder im vollen Kontakt mit der Stahlplatte oder dem Maschendraht gehalten.

Der Materialfluss unter die Aktion des Blattes und Flüsse über die Oberfläche der Stahlplatte oder des Maschendrahts und Füllen die Oberfläche der Ausschnittplatte. Damit das Material an der Oberfläche des PWBs festhält und schließlich das PWB vom Schirm oder von der Stahlplatte trennt und lässt ein Bild des Materials auf dem PWB.

Im Lötpastedruckverfahren wird das Substrat auf eine Tabelle gesetzt und festgeklemmt durch mechanisches oder Vakuum.

ETF1500istderautomatischeSchablonendrucker

ET-F1500 kann auf automatische smt Fertigungsstraße, forsave Arbeit und Geld zutreffen.

Parameter ET-F1500

1. Maschinen-Maße: 2500 (L) X1200 (W) X1500 (H) Millimeter

2. Maschinen-Gewicht: Ca.: 1800Kg

3. Luft erfordert: 4.5~6Kg/cm2

4. Leistungsaufnahme: Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW

5. Steuermethode: PC Steuerung

6. Wiederholen Sie Positions-Genauigkeit: ±0.015mm

7. Reinigungs-System: Trocken, naß, Vakuum (programmierbar)

8. Gummiwalzen-Winkel: 60°/55°/45°

9. Gummiwalzen-Geschwindigkeit: 6~200mm/sec

Schirmrahmen

1. Die minimale Größe ist 1100*300 Millimeter

2. Die maximale Größe ist 1800*750 Millimeter

3. Die Stärke ist 25-40 Millimeter

PWB-Größe

ist maximale Größe PWB-1.The 1500*350 Millimeter

ist minimale Größe PWB-2.The 80*50 Millimeter

Stärke PWB-3.The ist 0.4-6 Millimeter

Verholen PWB-4.The <1>

Transport

Höhe 1.Transport ist 860-940 Millimeter

Unterstützung der Richtung 2.Transport linksrechts, Rechts-Links, link-link, recht-recht

ist maximaler 3.The Straßengang 1500 programmierbares mm/s

PWB-Standort

Fördersystem 1.The ist magnetische justierte/supportblock pin/up-down Tabelle

Spannsystem 2.The ist Seitenfestklemmen, Vakuumdüse

Unternehmensprofil

ETON-Automatisierungs-Ausrüstungs-Co. Ltd. gelegen in Shenzhen, China, das im Jahre 2011 gegründet wird. Auf die Platzierungsmaschinenindustrie, konzentrieren sich Abteilungen der unabhängigen Produktion, R&D-Team, team Verkäufe und Kundendienstabteilung. Es gibt drei Büros in China, nämlich Shenzhen, Zhongshan und Hangzhou. Es gibt auch Büros in Delhi und in Mumbai, Indien.

Unsere Firma ist eine internationale Verwertungsgesellschaft für globale Kunden. Unsere Platzierungsmaschinen werden in mehr als 20 Länder exportiert und sind auf der ganzen Erde gut empfangen gewesen. Wie USA KOREA, DEUTSCHLAND, ÄGYPTEN, die TÜRKEI, VIETNAM, TUNISA

Und so weiter.
