Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Schablonen-Drucker | Modul: | ET-F400 |
|---|---|---|---|
| PWB-Minuten-Größe: | 50x50mm | Maximale Größe PWBs: | 400X340mm |
| PWB-Stärke: | 0.4~6mm | PWB-Verholen: | <1% |
| Transport-Höhe: | 900±40mm | Druckgenauigkeit: | ±0.025mm |
| Markieren: | SMT-Auswahl und Platz-Maschine,smt Auswahl und Platzausrüstung |
||
Intelligente SMT-Montage-Maschinen-Transport-Höhe 900±40mm für Lötpaste-Drucken

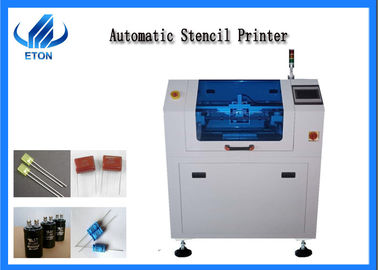

Automatischer Drucker der Schablone ET-F400
Der SMT-Flecken bezieht sich die auf Abkürzung einer Reihe Prozesse, die auf einer PWB-Basis verarbeitet werden, und das PWB ist eine Leiterplatte. SMT ist Oberflächenbergtechnologie und ist einer der populärsten Technologien und der Prozesse in der Elektronikversammlungsindustrie.
SMT /SMD bezieht sich die auf Abkürzung einer Reihe Prozesse, die auf einer PWB-Basis verarbeitet werden.
ET-F400 ist der automatische stensil Drucker
Schablonendrucker ist in smt Fertigungsstraße, ET-F400 ist der automatische Schablonendrucker, es ist Transporthöhe ist 860-940 Millimeter sehr wichtig, Transportrichtung ist Linksrechts-, Rechts-Links-, link-link oder recht-recht. Maximaler Straßengang ist programmierbares 1500mm/s.
Schirmrahmen
Ist maximale Rahmengröße des Schirmes ET-F400 737*737 Millimeter, mmin Größe ist 370*370 Millimeter, Stärke ist 25-40 Millimeter.
Maximale PWB-Größe 400*340 Millimeter
ET-F400, das für maximale PWB-Größe 400* 340 Millimeter und die minimale Größe passend ist, ist 50*50 Millimeter. Die Stärke ist 0.4-6 Millimeter und das PWB-Verholen nicht mehr als ein Prozent.
| Schirm-Rahmen | Min Size | 370X370mm |
| Max Size | 737X737mm | |
| Stärke | 25~40mm | |
| PWB Min Size | 50X50mm | |
| PWB Max Size | 400X340mm | |
| PWB-Stärke | 0.4~6mm | |
| PWB-Verholen | <1% | |
Eigenschaften
1.ET-F400 haben zwei unabhängige motorisierte Schreibköpfe, sehr intelligent.
Fördersystem 2.PCB ist magnetische pin/up-down Tabelle justieren/supportblock.
System 3.Clamping ist festklemmen und Vakuumseitendüse.
Parameter:
| Transport-Höhe | 900±40mm | |
| Transport-Richtung | Linksrechts; Rechts-links; Link-link; Recht-recht | |
| Straßengang | Maximales 1500mm/S programmierbar | |
| Brett-Standort | Fördersystem | Magnetische Pin/Up-down Tabelle justiert/supportblock eigenhändig |
| Spannsystem | festklemmende Seite, Vakuumdüse | |
| Reinigungssystem | Trocken, naß, Vakuum (programmierbar) |
| Tabellen-Einstellbereiche | X: ±10mm; Y: ±10mm; θ: ±2° |
| Wiederholen Sie Positions-Genauigkeit | ±0.01mm |
| Druck von Genauigkeit | ±0.025mm |
| Zyklus-Zeit | <7s> |
| Produkt-Wechsel | <5min> |
| Luft erfordert | 4.5~6Kg/cm2 |
| Leistungsaufnahme | Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW |
| Steuermethode | PC Steuerung |
| Maschinen-Maße | 1220 (L) X1355 (W) X1500 (H) Millimeter |
| Maschinen-Gewicht | Ca.: 1000Kg |
SMT-Linie
Für verschiedene Produkte des Erzeugnisses gibt es verschiedene Maschinen in smt Fertigungsstraße. Wie für Led Beleuchtungslinie müssen wir Lader, Entlader, Schablonendrucker, Rückflutofen, Förderer vorbereiten.
ETON-Firma stellen die ganze Linie Maschinen für Ihr convinence, wenn Sie wirklich mehr kennen und eine Zusammenarbeit haben möchten, muss mit uns in Verbindung treten zur Verfügung: Joy@eton-mounter.com oder +8613590151025
