Produktdetails:
Zahlung und Versand AGB:
|
| Treffen Sie auf zu: | SMT Produktionslinie | PWB-Größe: | 80*50 Millimeter----1500*350 Millimeter |
|---|---|---|---|
| Gummiwalzen-Winkel: | 60°/55°/45° | Steuermethode: | PC-Steuerung |
| Maschinengewicht: | Ca.: 1800Kg | Name: | Schablonen-Drucker |
| Markieren: | SMT-Auswahl und Platz-Maschine,smt Auswahl und Platzausrüstung |
||

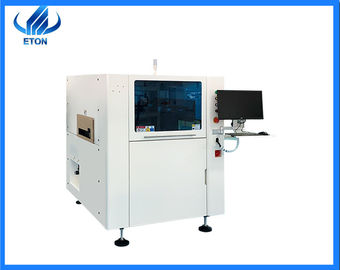

Automatischer Drucker der Schablone ET-F1500
Die Lötpaste wird auf den Auflagen der Komponenten auf dem Substrat gedruckt. Jedoch ist die Oberfläche des Gerätes in zunehmendem Maße feiner und feiner, also ist der Entwurf des Stromkreissubstrates entsprechend fein und klein. Deshalb sollte der Druck der Lötpaste seine Genauigkeit und Leistung auch erheblich verbessern. Die meisten elektronischen Produkthersteller im Markt schalten zu den automatischen oder vollautomatischen Lötpastedruckern, um SMT-Produkte zu produzieren.
ET-F1500 ist automatischer Schablonendrucker
ET-F1500 ist für smt Fertigungsstraße, es ist maximale PWB-Größe ist 1500*350 Millimeter passend, passend für die meisten PWB-Produkte.
Technischer Parameter
| Modul | ET-F1500 |
| Schirm-Feldgröße | 1100*300 Millimeter---1800*750 Millimeter |
| PWB-Größe | 80*50 Millimeter----1500*350 Millimeter |
| Straßengang | Maximales 1500mm/S programmierbar |
| PWB-Fördersystem | Magnetische Pin/Up-down Tabelle justiert/supportblock eigenhändig |
| Gummiwalzen-Geschwindigkeit | 6~200mm/sec |
| Gummiwalzen-Winkel | 60°/55°/45° |
| Reinigungs-System | Trocken, naß, Vakuum (programmierbar) |
| Wiederholen Sie Positions-Genauigkeit | ±0.015mm |
| Luft erfordert | 4.5~6Kg/cm2 |
| Leistungsaufnahme | Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW |
| Steuermethode | PC Steuerung |
| Maschinen-Maße | 2500 (L) X1200 (W) X1500 (H) Millimeter |
| Maschinen-Gewicht | Ca.: 1800Kg |
Struktur
1. Grafische Ausrichtung
Durch das Kameraobjektiv der automatischen Lötpastedruckmaschine, werden die optischen Positionierungspunkte des Substrates und die Schablone auf dem Werktisch zentriert, und dann werden das Substrat und die Stahlmasche fein justiert, damit das Substratauflagenmuster und das Schablonenöffnungsmuster vollständig. übereinstimmen.
Winkel 2.Squeege
Je kleiner ist der Winkel zwischen dem Schaber und der Schablone, je größer der Abgabedruck und es einfach, die Lötpaste in die Masche einzuspritzen, aber es ist auch einfach, die Lötpaste zu veranlassen, zur Grundfläche der Schablone gedrückt zu werden und veranlaßt die Lötpaste zu haften. Im Allgemeinen ist 45~60° der beste squeege Winkel.
Squeege HT-F1500 Winkel könnte bev 45°, 55°, 60°.
Verpackung und Lieferung
Unsere Maschinen werden in den Holzetuis und im Vakuum, plus Seil und Stand verpackt.
Im Allgemeinen liefern wir Maschine innerhalb vier Wochen der Zahlung. Maiinly durch Seeverschiffen auch sie ist- vom Kunden abhängig.
Kunden
Wir haben Maschine in verschiedene Länder, wie Indien, Ägypten, Korea, Türkei, Brasilien, etc. exportiert.
Wie FSL sind ETI, KONKA, OPPLE, MLS unser Kunde. In Indien wie RK, sind Surya, skyquad unser Kunde.
Zertifikate
Wir sind eine High-Teche Fertigung mit CCC, CER, SIRA. Und wir erreichen einige Technologien des geistigen Eigentums, einschließlich 9 Erfindungspatente, 112 pratical Patente, 12 Software-Copyright.
